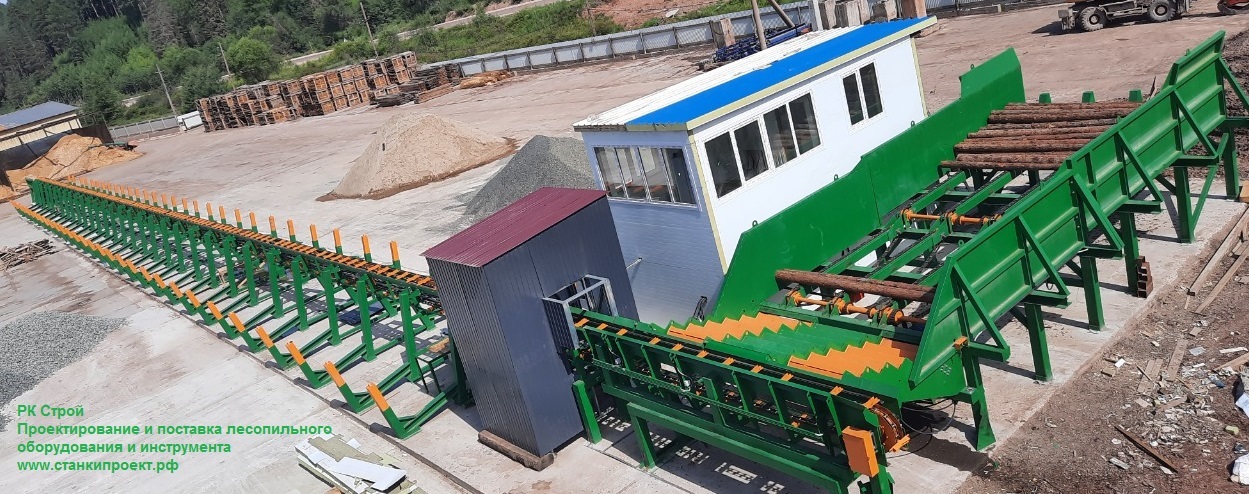

Линия сортировки бревен ЛСБГ (ЛСБЭ)
Предназначена для автоматической сортировки бревен по нескольким критериям (порода, длина, кривизна, диаметр, и т.п.) и распределением их в индивидуальные накопительные карманы.
Применяется в лесопильных производствах и со средней и высокой производительностью для увеличения полезного выхода готовой продукции, учета и контроля качества сырья.
Видио работы линии отправим согласно запроса.
Комплектация линии:
|

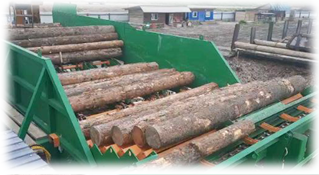

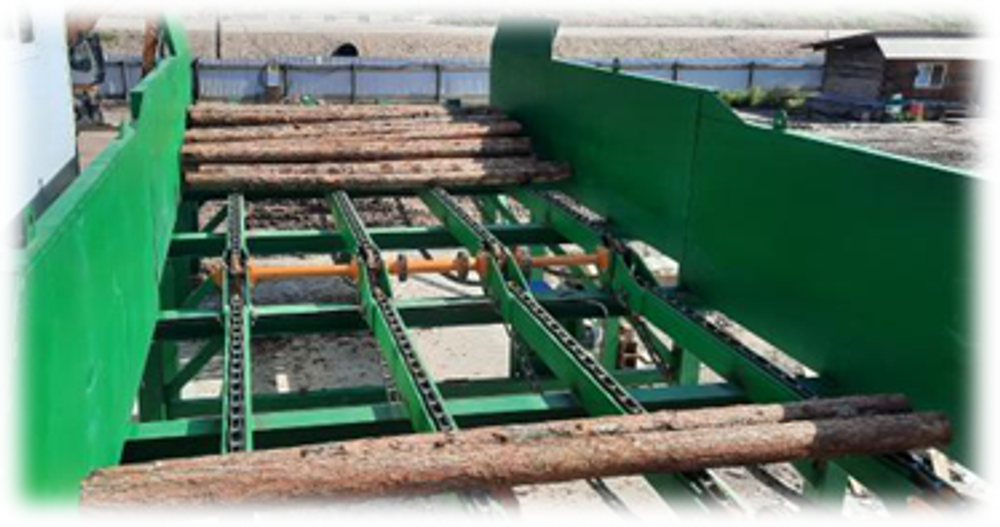

1. Загрузочный стол Горизонтальный стол подачи пачек круглых лесоматериалов длиной 6,7 м и шириной 8,5 м. Предназначен для обеспечения кратковременного запаса бревен и подачи их на раскатной стол и разобщитель. Технические характеристики: - 4 тяговых цепей М160-2-160-1; - подшипниковые узлы CRAFT усиленные UCF 216 – 8 шт., UCF212 – 8 шт.; - привод: моторедуктор F107 - 4 кВт. - каркас: труба 200х200х8 ноги, 160х200х5 направляющие, 100х100х4 каркас борта, уголок 100 раскосы, силовые листовые детали толщина 10-16 мм, борт 5 мм - объем загружаемого сырья – 40 м3
|
|
|

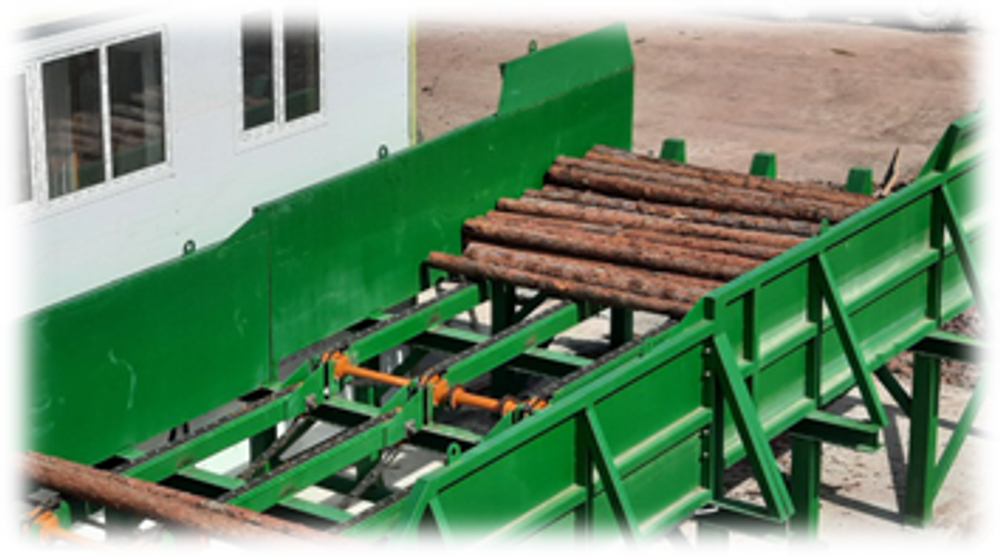

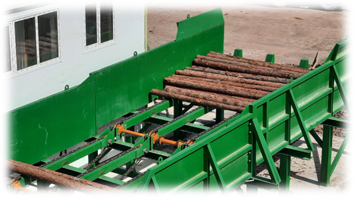

2. Раскатной стол Горизонтальный стол подачи пачек круглых лесоматериалов длиной 4 м и шириной 8,5 м. Предназначен для обеспечения кратковременного запаса бревен и подачи их на разобщитель. Технические характеристики: - 4 тяговых цепей М160-2-160-1; - подшипниковые узлы CRAFT усиленные UCF 216 – 8 шт., UCF212 – 8 шт.; - привод: моторедуктор FA107 - 4 кВт. - каркас: труба 200х200х8 ноги, 160х200х5 направляющие, 100х100х4 каркас борта, голок 100 раскосы, силовые листовые детали толщина 10-16 мм, борт 5 мм - объем загружаемого сырья – 20 м3
|
|
|
|
|
|

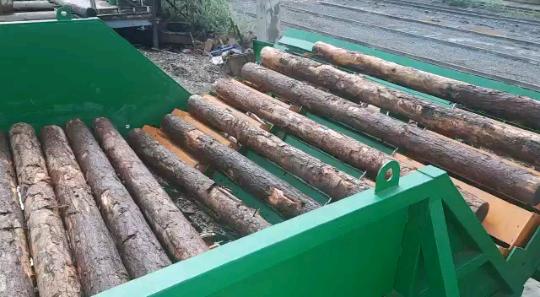

3. Разобщитель гидравлический Технические характеристики: - 2 подвижных секции, 4 веток - скорость подачи до 10 бревен в минуту, - пластиковые боковые направляющие Zedex -100К; - нижние ролики диаметром 135 мм на подшипниках 310 – 16 шт., - электродвигатель насосного агрегата 18,5 кВт - емкость бака 250 л, емкость системы 400 л (масло в комплект не входит) - гидростанция с аппаратурой (распределитель, плиты, клапана, фильтры, индикаторы)
|
|
|
|
|
|

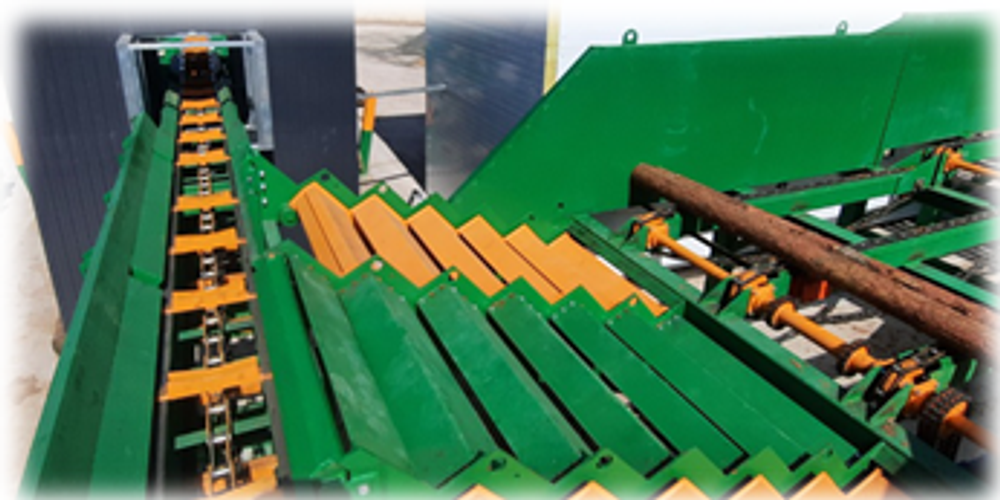

4. Транспортер уборки мусора Транспортер удаления мусора (ветки, кора) из под эстакады для бревен. Исполнен в L-образной форме. Технические характеристики: - Привод от мотор-редуктора F97 мощностью 4 кВт - Тяговые цепи М-160-2-125-1 со скребком. Скребок выполнен из двутавровой широкополочной балки 20Ш1. - Тяговые валы диаметром 90 мм. Подшипниковые узлы UCF 218. - Каркас транспортера (боковые направляющие, где едет цепь) будет зашит листовым железом. Каркас транспортера из швеллера 12, уголка 100, листовых деталей из металла 3-16 мм. В наклонной части настил между тяговыми ветками из металла 5 мм. - Вес 3,6 тн |
|
|

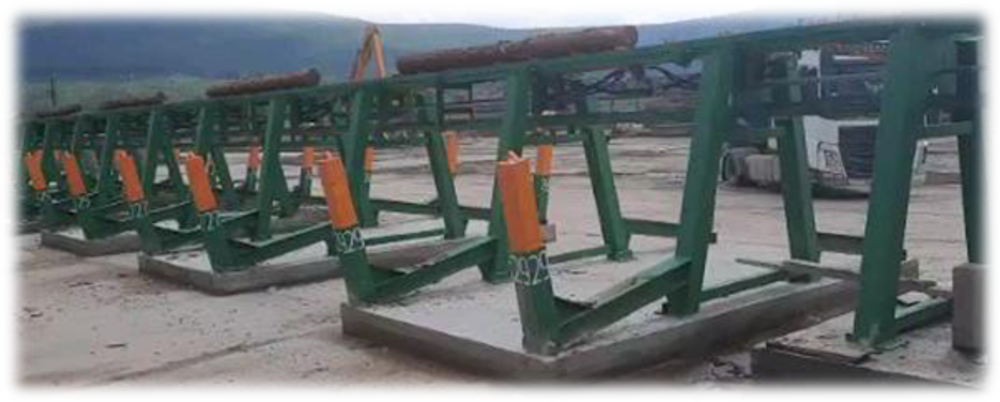

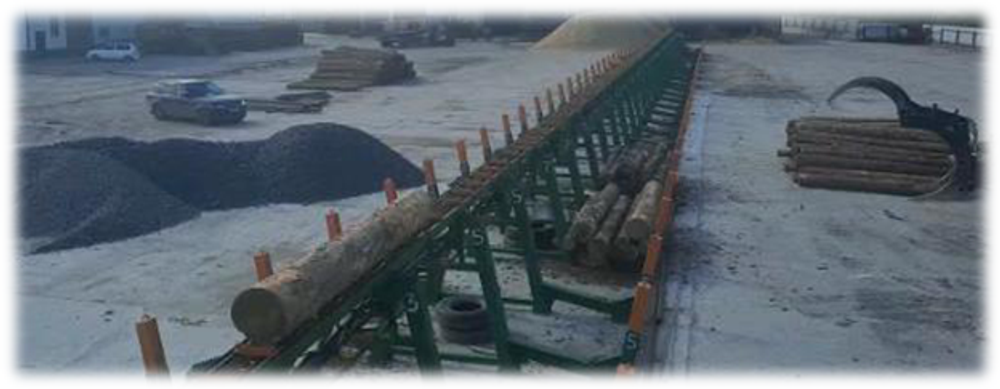

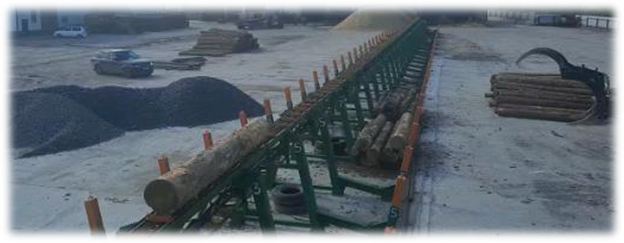

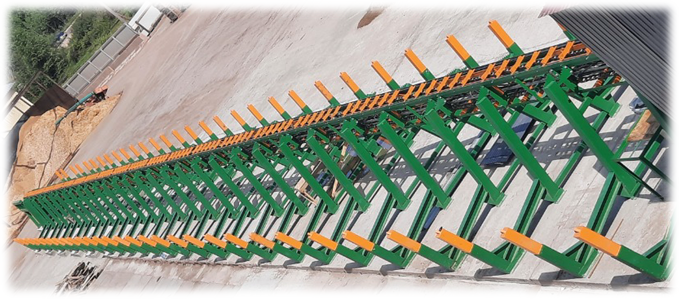

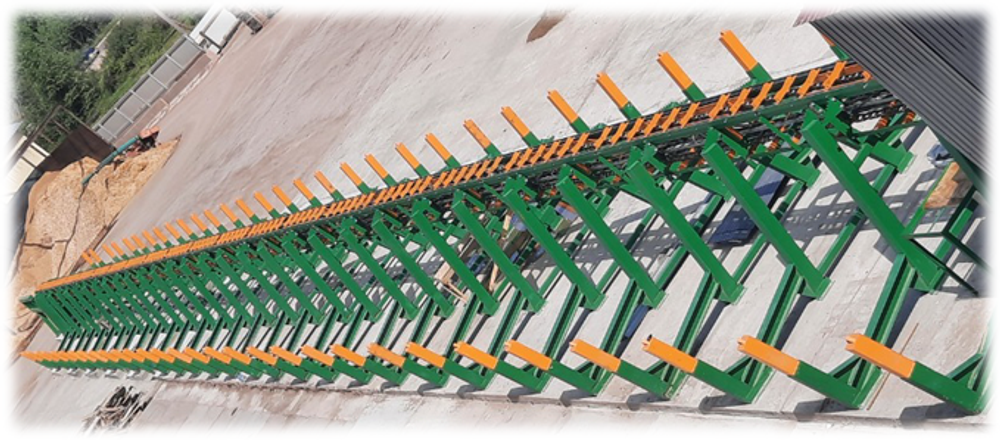

5. Сортировочный конвейер на 20 карманов Продольный транспортер предназначен для приема и продольного перемещения бревен. Сортировочный конвейер имеет 10 гидравлических двухсторонних сбрасывателей Технические характеристики: - цепь М224-2-160-1 с траверсами - Подшипниковые узлы тяжелой серии UCF 318. Валы диаметром 90 мм - Привод транспортера от мотор-редуктора F107 мощностью 30 кВт - Привод гидростанции сбрасывателей 18,5 кВт. В комплекте гидробак объемом 250 мм и вся гидроаппаратура для работы линии (в том числе РВД). Без масла. - Ноги рабочих модулей из трубы 200х200х6 мм. Карманы из трубы 200х200х8, 180х180х6, листа 10, 16 мм - «Ленивый» (аварийный) карман с приводной рябухой - Движение траверс по пластику PE-1000 сечением 40х50 мм
|
|
|
Сортировочный конвейер на 30 карманов Продольный транспортер предназначен для приема и продольного перемещения бревен. Сортировочный конвейер имеет 15 гидравлических двухсторонних сбрасывателей Технические характеристики: - цепь М224-2-160-1 с траверсами - Подшипниковые узлы тяжелой серии UCF 324. Валы диаметром 120 мм - Привод транспортера от мотор-редуктора F107 мощностью 45 кВт - Привод гидростанции сбрасывателей 18,5 кВт. В комплекте гидробак объемом 250 мм и вся гидроаппаратура для работы линии (в том числе РВД). Без масла. - Ноги рабочих модулей из трубы 200х200х6 мм. Карманы из трубы 200х200х8, 180х180х6, листа 10, 16 мм - «Ленивый» (аварийный) карман с приводной рябухой - Движение траверс по пластику PE-1000 сечением 40х50 мм - Общий вес 48 тн |
|
|

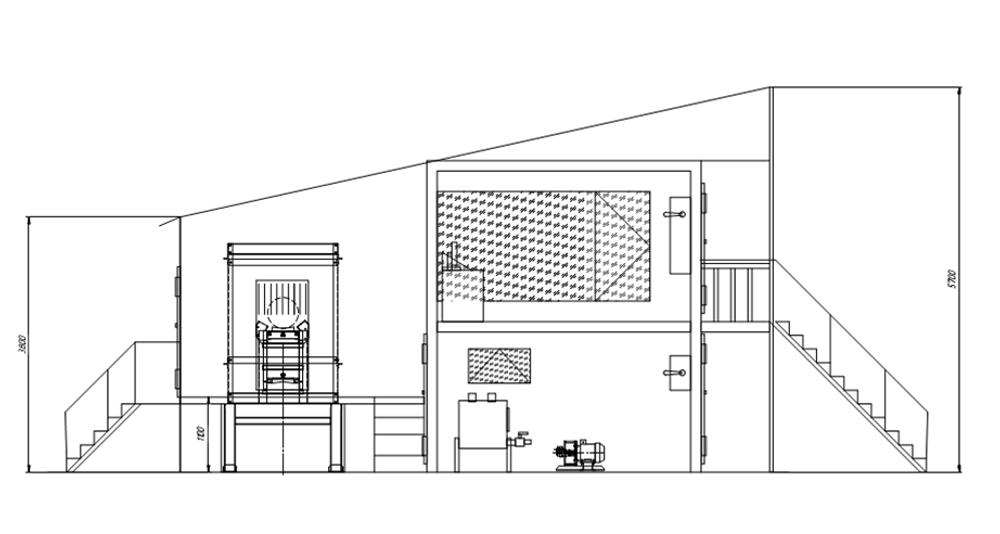

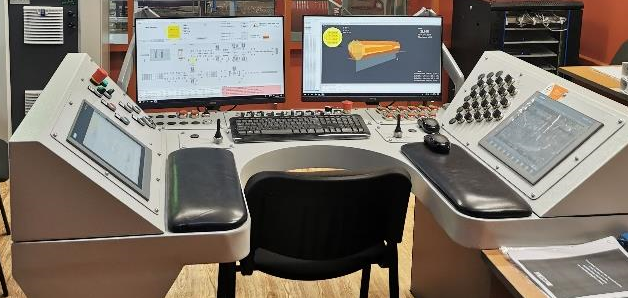

1. Операторская кабина Операторская в два яруса. Первый этаж технический, второй для оператора. Каркас из оцинкованных элементов, Две металлические двери, утеплитель, обшивка из проф листа, лестница, окна и пр. |
|
|
2. Ограждение измерителя Место установки измерительных линеек. Каркас из оцинкованных элементов Металлическая дверь Обшивка из проф листа Пол, лестницы и т.п. |
|
|
3. Площадка обслуживания у приемного транспортера |
|
|

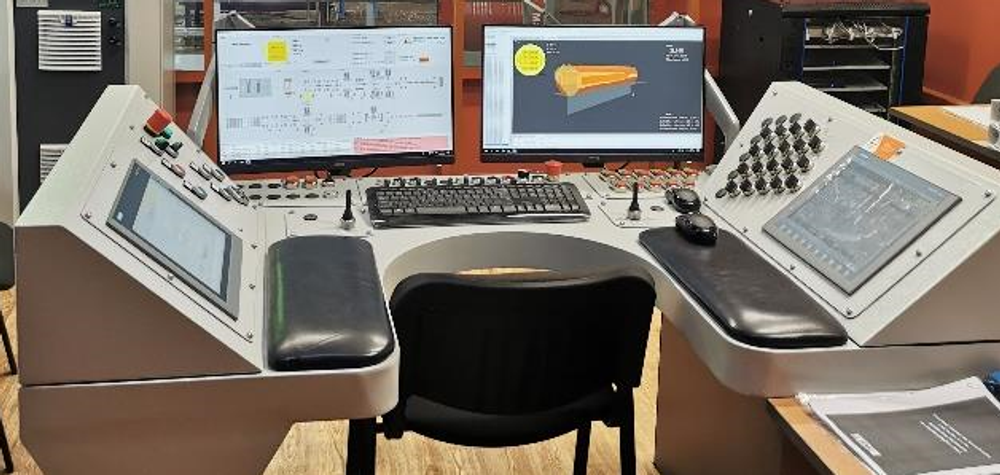

4. Электрооборудование Автоматика выдачи бревен на линию сортировки, датчик тока на привод стола, частотный преобразователь на привод бревнотаски и транспортер уборки мусора Состав: силовые шкафы, пульты управления, датчики, ограждения датчиков, кабеля, кабель-каналы |
|
|

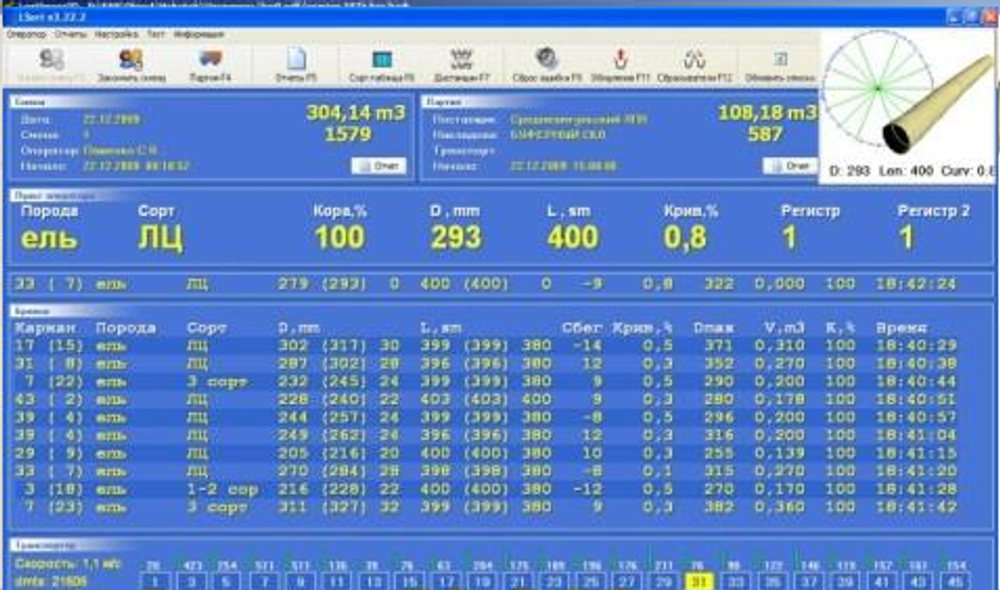

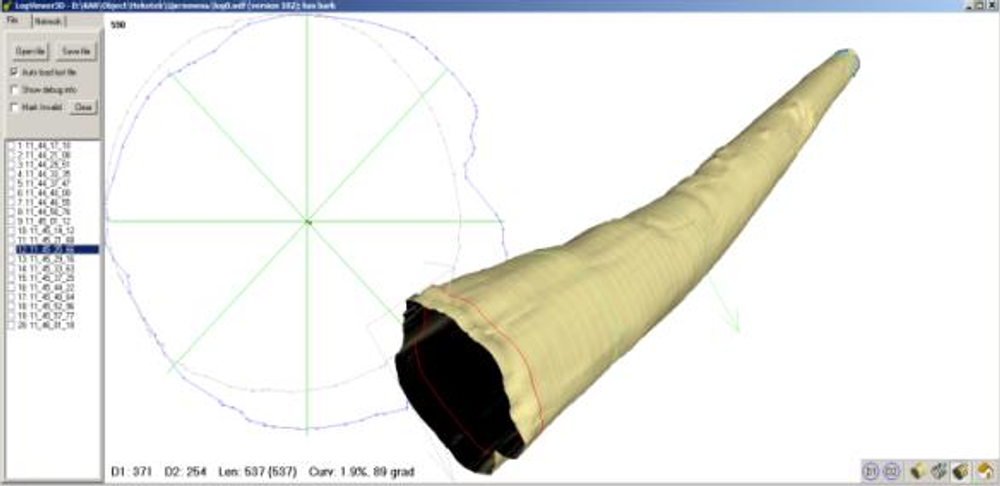

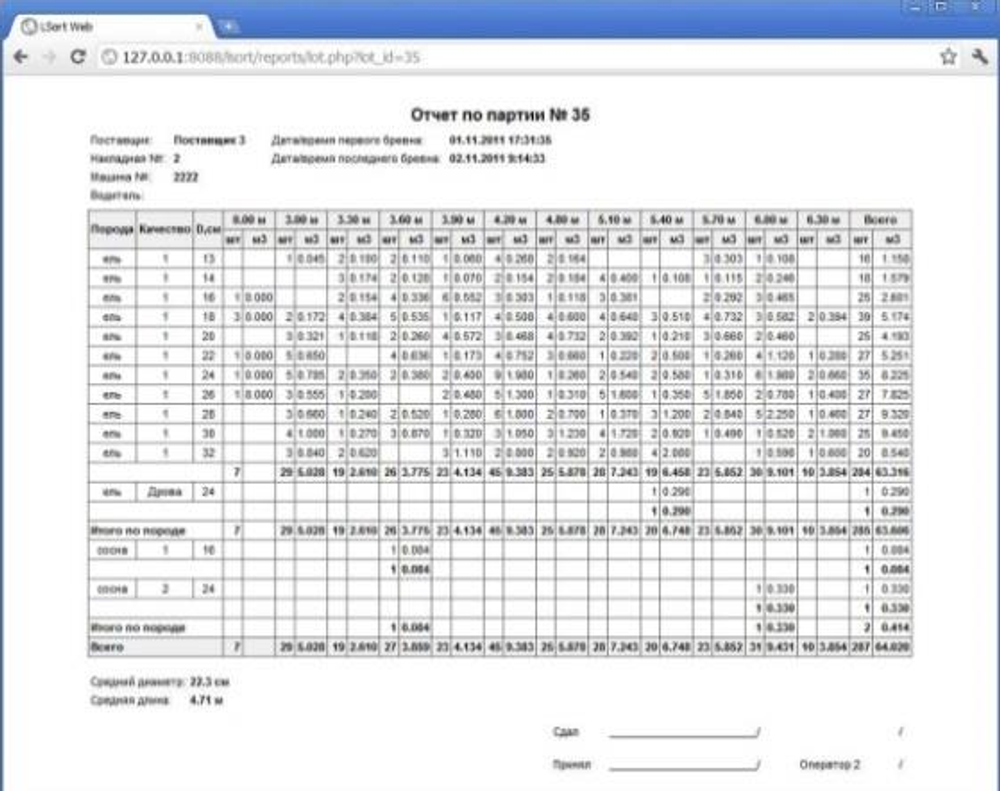

5. Автоматика линии сортировки Измерение бревен "Вектор 2D"в двух, "Вектор 3D" трех плоскостях по желанию заказчика диаметром до 700 мм.
Состав: рамка для установки линеек, 2 линейки, программное обеспечение на компьютер, ПК, контроллер, кабеля, кабель-каналы |
|
|
Общий вес, тн на 20 карманов |
63,4 |
|
Общий вес, тн на 30 карманов |
73,3 |
|
Установленная мощность, кВт на 20 карманов |
80 |
|
Установленная мощность, кВт на 30 карманов |
95 |
