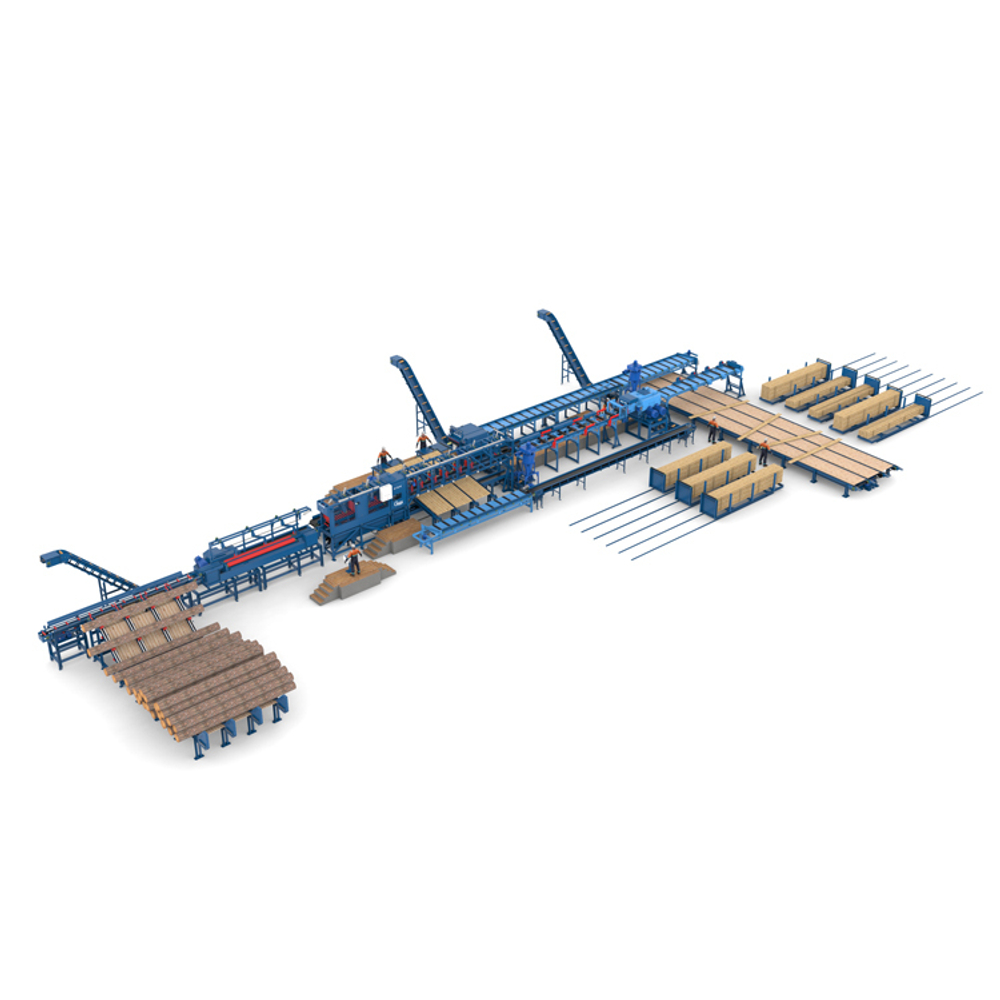

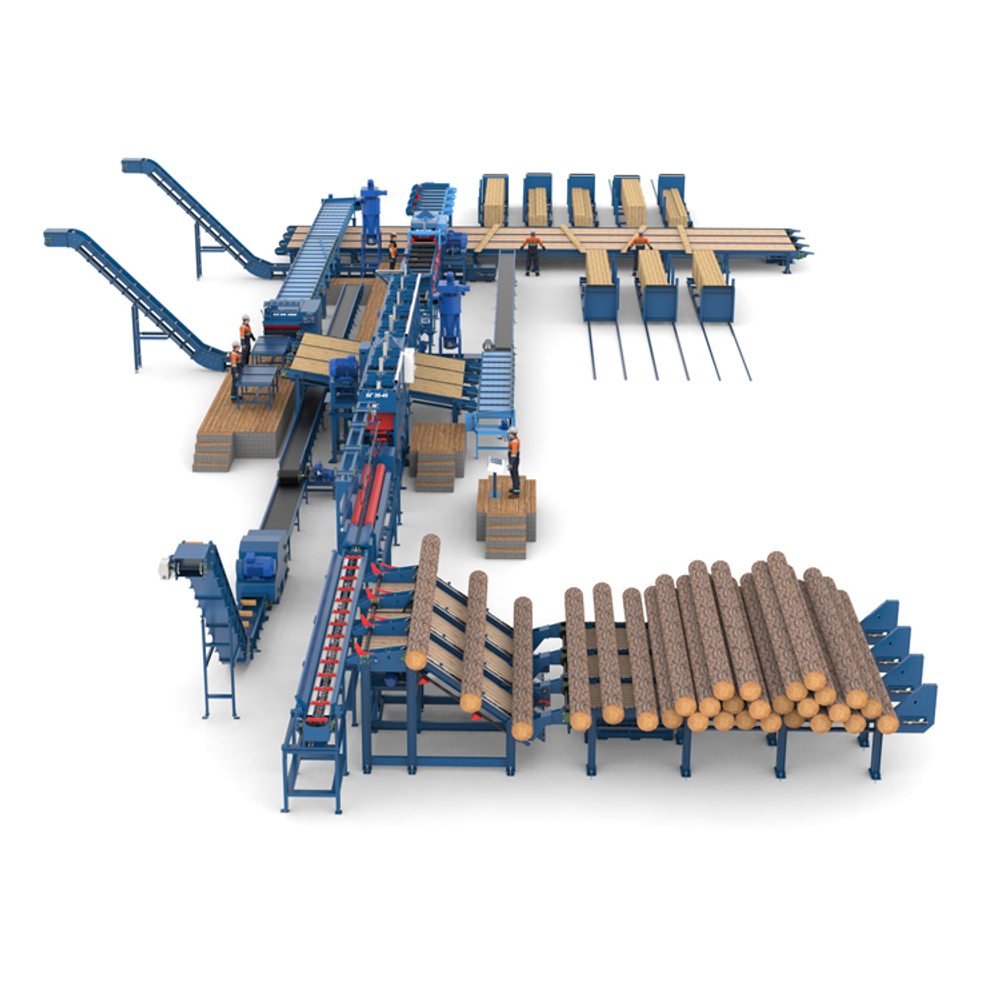

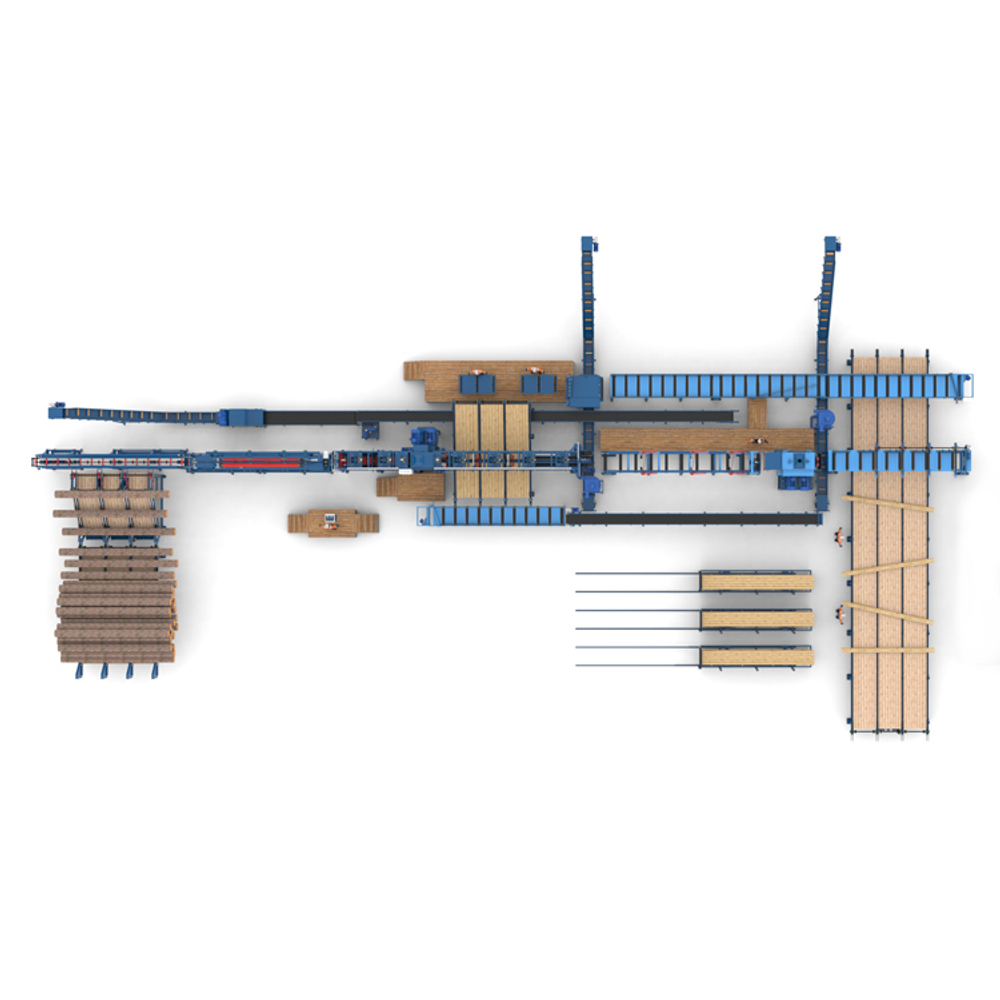

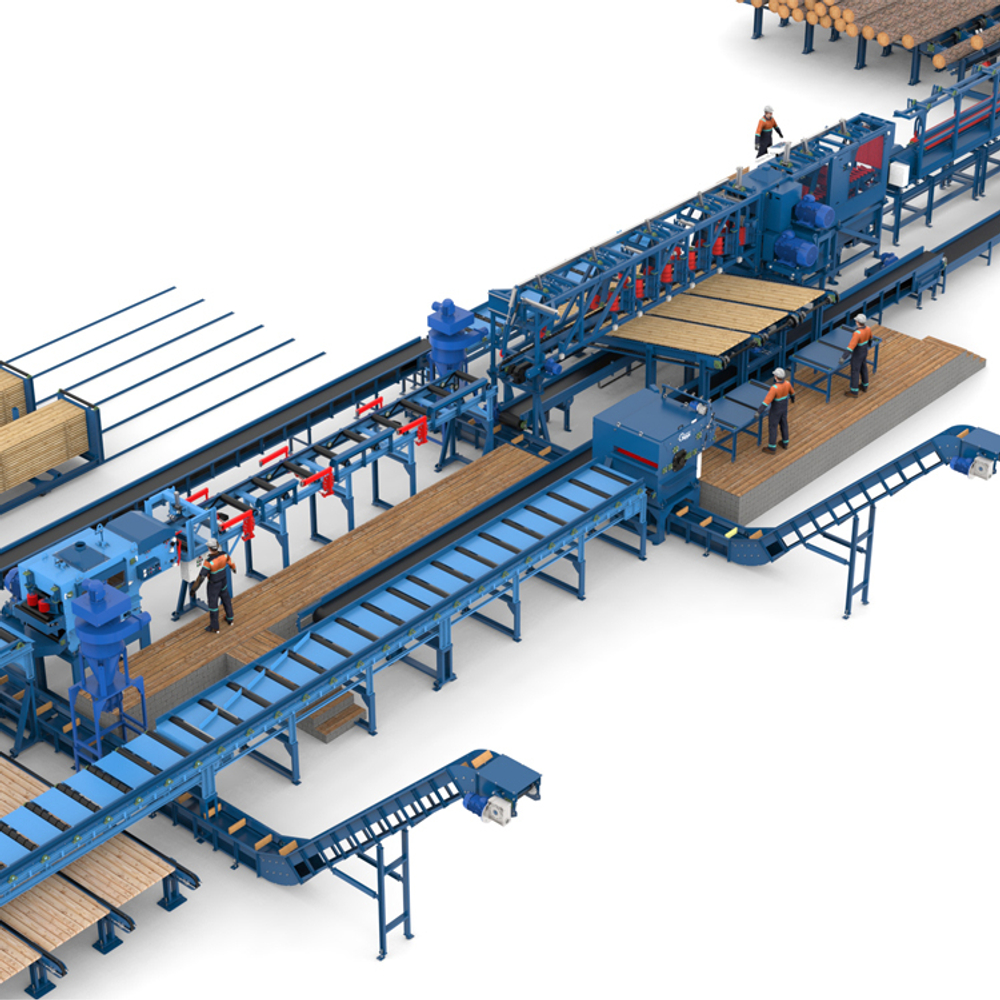

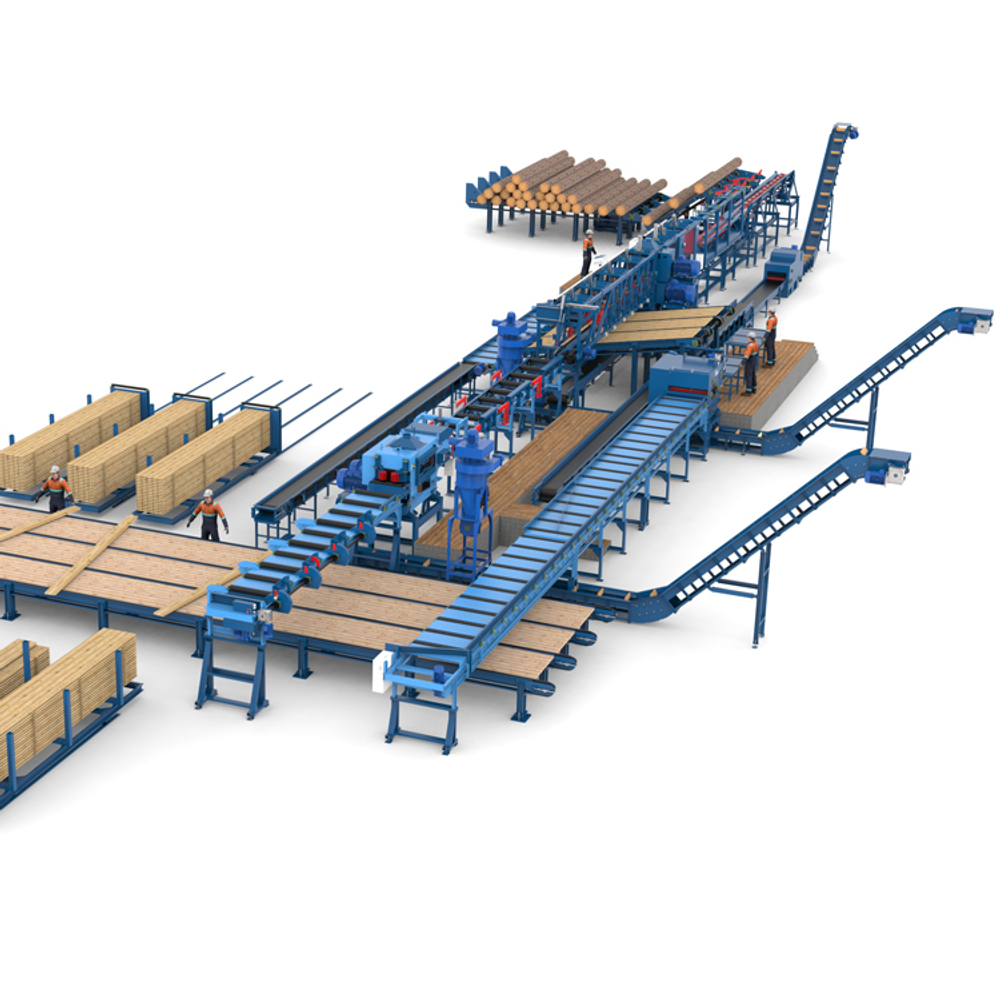

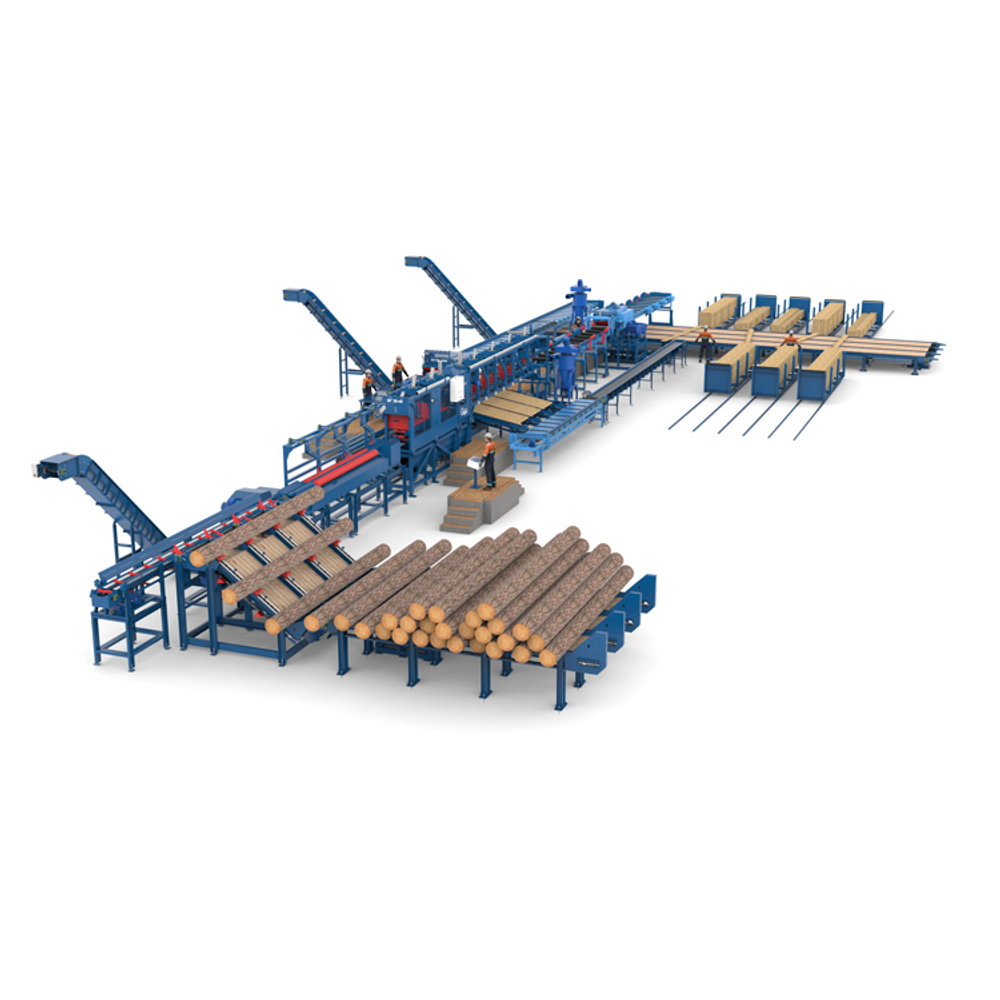

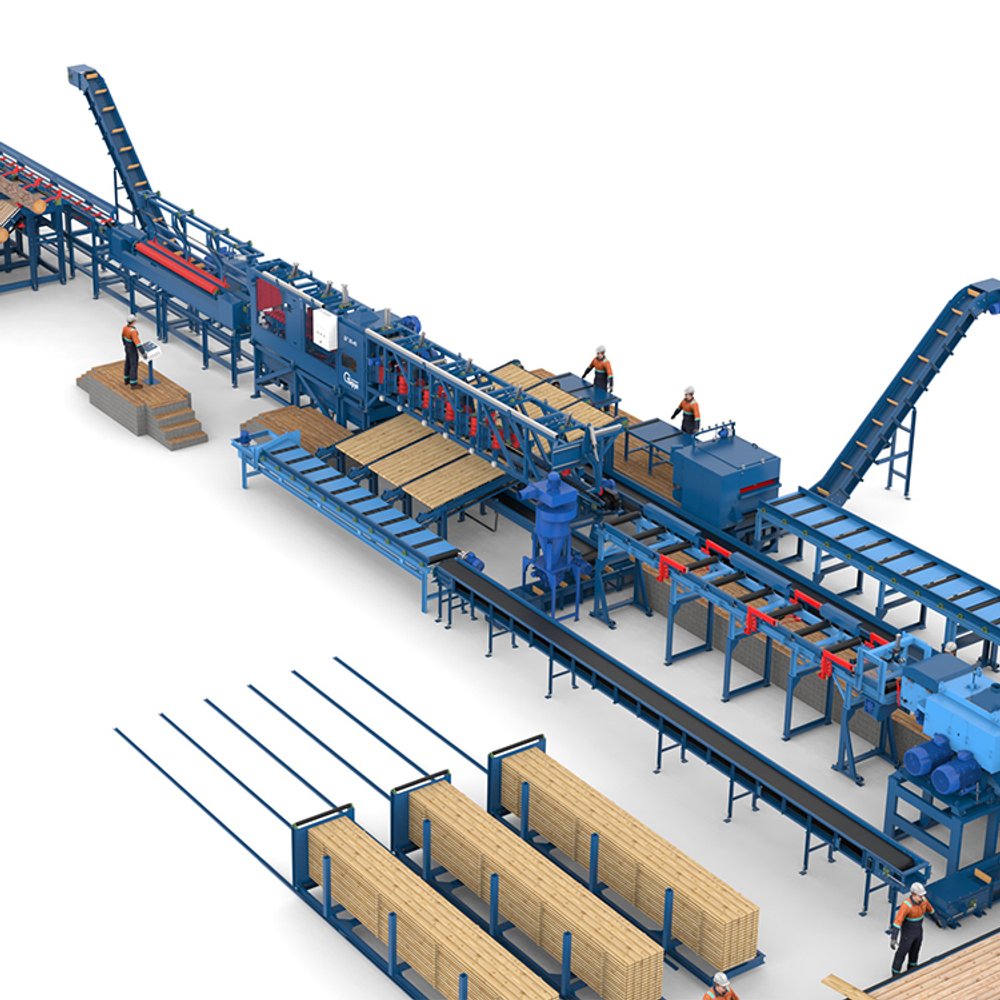

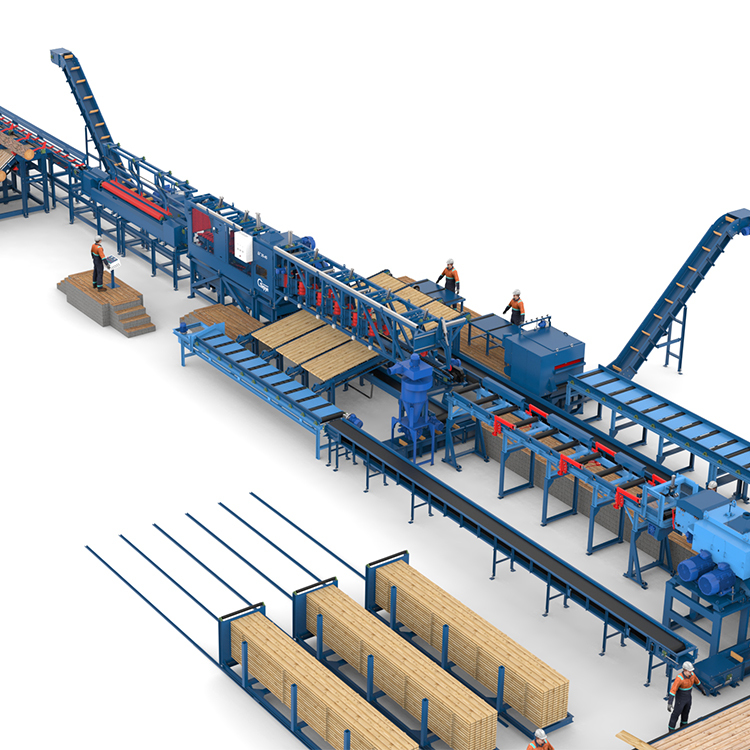

Лесопильная линия с возвратом необрезной доски
Состав линии
| 1 | Загрузочная эстакада, модель ЭК (6 м до 40 м3) |
| 2 | Разделитель бревен, модель РБ с механизмом поштучной выдачи бревен, модель МПВ |
| 3 | Бревнотаска цепная 8м, модель БЦ |
| 4 | Кантователь бревен вальцовый, модель КВ |
| 5 | Станок брусующий круглопильный гусенично-цепной, модель БГ 3555 «Линия» |
| 6 | Укладчик лафета |
| 7 | Центрователь лафетов, модель ЦЛ |
| 8 | Станок деревообрабатывающий многопильный двухвальный МДС-210 (90,75 кВт, встроенный ленточный транспортер для отвода опилок) |
| 9 | Рольганг с цепным сбрасывателем, модель РЦС |
| 10 | Склиз отбойник |
| 13 | Станок круглопильный многопильный кромкообрезной МКС-1000 ЛИНИЯ (55 кВт) |
| 14 | Рейкоотделитель (3 луча) с механизмом удаления срезки на ленточный транспортер |
| 28 | Машина рубительная, модель МРБ 45 |
| 11 | Транспортер поперечный отводной, модель ТПО (для горбыля и необрезной доски 6,5м) |
| 12 | Подающий рольганг не приводной |
| 15 | Рольганг приемный приводной с приводом 3,5 м Модель РПРН |
| 16 | Рольганг с винтовым сбрасывателем, модель РВС |
| 17 | Рольганг с винтовым сбрасывателем (узкий спец.), модель РВСУ |
| 18 | Стол сортировочный, модель СС , 18 м |
| 19 | Транспортер ленточный, модель ТЛ 14 м |
| 20 | Транспортер ленточный, модель ТЛ 20,5 м |
| 21 | Транспортер ленточный, модель ТЛ 13,5 м |
| 22 | Транспортер ленточный, модель ТЛ 17 м |
| 23 | Транспортер скребковый Z-образный 16,5 м, модель ТС |
| 24 | Транспортер скребковый Z-образный 16 м, модель ТС |
| 25 | Транспортер скребковый Z-образный 11,5 м, модель ТСЛ |
| 26 | Вентилятор пылевой «ВП-7000» и Циклон — стружкоуловитель «ЦСВП 700» с механизированной разгрузкой и установочной рамой |
| 27 | Телега рельсовая для пиломатериала |
| 29 | Стапель бревнопильного станка |
| 30 | Стапеля для поднятия высот многопильных станков |
| 31 | Стапеля для поднятия высот механизации |
| 32 | Шкафы управления |
Технические характеристики
| Наибольшая длина перерабатываемого бревна, м | 6,5 |
| Наименьшая длина перерабатываемого бревна, м | 2 |
| Наибольший диаметр перерабатываемого бревна, мм | 450/550 |
| Наименьший диаметр перерабатываемого бревна, мм | 120 |
| Объем переработки круглого леса, в зависимости от диаметра и длинны, м3/час | До 40 |
Бревнопильный гусеничный станок БГ 35-45 Линия, БГ 35-55 Линия
Брусующий круглопильный гусенично-цепной станок — предназначен для продольной распиловки круглых лесоматериалов (бревен) с целью получения бруса (лафета), необрезной доски и горбыля. Станок может устанавливаться как отдельное оборудование, так и в составе лесопильной линии.
Установленный в технологической линии вместе с подавателем бревен и транспортёрами, станок характеризуется высокой производительностью распила, которая достигает до 300 – 400 м3 круглого леса в смену.
Рама станка выполнена с существенным запасом прочности. Такая конструкция обеспечивает его постоянно стабильное и точное положение, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции даже в суровых зимних условиях.
Технические характеристики
| Минимальный диаметр бревна, мм | 120 | 120 |
| Максимальный диаметр бревна, мм | 350/450 | 350/450/550 |
| Минимальная длина бревна, мм | 2500 | 2500 |
| Диаметр пил, мм | 550/650 | 550/650/750 |
| Диаметры пильных валов, мм | 90 | 90 |
| Число оборотов пильных валов, об/мин | 1800 | 1800 |
| Мощность двигателей пильных валов, кВт | 55, 75, 90, 110 на заказ |
55, 75, 90, 110 на заказ |
| Максимальное количество резов | 8 | 8 |
| Скорость подачи, м/мин | 0-30 | 0-30 (40) |
| Мощность двигателей подачи, кВт | 14 | 14 |
| Габариты станка ДхШхВ, мм | 12800х3600х2250 | 13700х2850х2550 |
| Приблизительный вес, кг | 10600 | 11 000 |
Многопильный двухвальный станок МДС-170, МДС-210, МДС-250
Предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче.
Подача заготовки осуществляется двумя цепными транспортерами и приводными вальцами, которые обеспечивают идеальную геометрию и высокую скорость пиления до 40 м/мин. Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станок неприхотлив в работе, устанавливается на ровную бетонную площадку.
Технические характеристики
| Максимальная толщина бруса, мм | 170/130 | 210/150 | 250/150 |
| Максимальная ширина бруса, мм | 700 | 700 | 700 |
| Диаметр пил на нижнем валу, мм | 300 — 400 | 350 — 450 | 400 — 450 |
| Диаметр пил на верхнем валу, мм | 300 | 350 | 400 |
| Минимальная длина бруса, мм | 1500 (1200– опция) | 1500 | 1500 |
| Диаметры пильных валов, мм | 75 | 75 | 75 |
| Расстояние между крайними пилами, мм | 610 | 610 | 610 |
| Число оборотов пильных валов, об/мин | 3800 | 3800 | 3350 |
| Мощность двигателей пильных валов, кВт | 22, 30, 37, 45, 55, 75 по заказу | 37, 45, 55, 75, 90 по заказу |
45, 55, 75, 90 по заказу |
| Скорость подачи, м/мин | 3-30 (5-40) | 3-30 (5-40) | 3-30 (5-40) |
| Мощность двигателя подачи, кВт | 4 | 4 | 4 |
| Размеры станка ДхШхВ, мм | 3250х2250х1700 | 3350х2250х1750 | 3350х2250х1800 |
| Приблизительный вес, кг | 3300 | 3650 | 4000 |

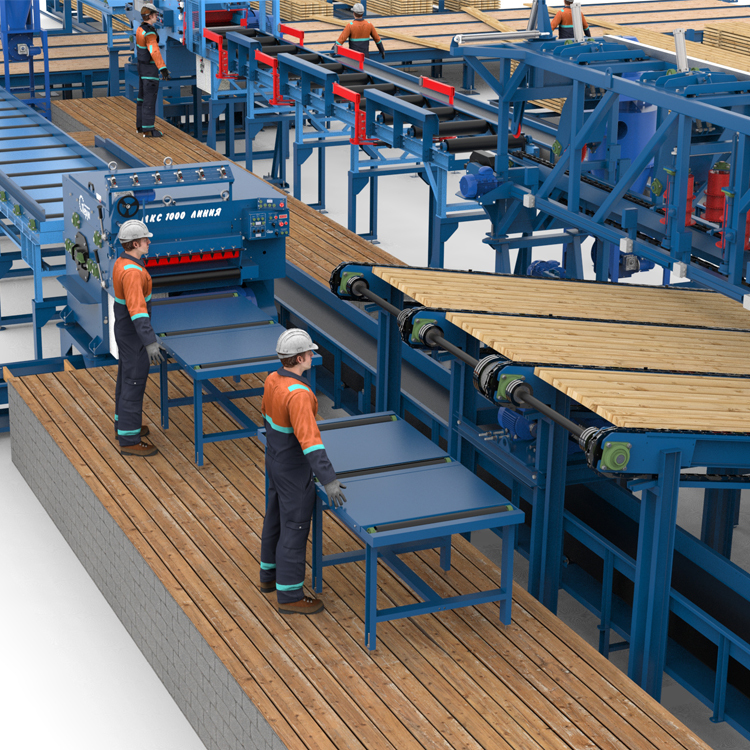

Кромкообрезной многопильный станок мод. «МКС 1000 ЛИНИЯ»
Кромкообрезной многопильный станок МКС-1000 ЛИНИЯ может использоваться как многопильный станок с высотой пропила до 120 мм и как высокопроизводительный кромкообрезной станок на лесопильных предприятиях высокой и средней мощности.
Станок оборудован длинным валом и широким подающим столом. Мощный стальной корпус из 12-ти мм стали обеспечивает жесткость и надежность станка. Возможна установка до 10 пил на различном расстоянии, что позволяет обрабатывать материал различной ширины без дополнительной перенастройки станка.
Конструкция станка позволяет пилить доски различной толщины на высокой скорости без перенастройки высоты верхних рябух.
Станок МКС-1000 ЛИНИЯ особенно наглядно показывает высокую эффективность в лесопильных линиях высокой производительности.
Технические характеристики
| Максимальная высота пропила, мм | 120 |
| Максимальное расстояние между крайними пилами, мм | 1000 |
| Изменение скорости подачи инвертером, м/мин | 0-80 |
| Диаметр пилы, мм | 300-400 |
| Посадочный диаметр пилы, мм | 75 |
| Положение дисковой пилы | стойко-постоянное |
| Настройка толщины доски | винтовая или электро-механическая |
| Мощность двигателя привода пильного вала, кВт | 30, 37, 45, 55 |
| Мощность двигателя подачи, кВт | 2,2 |
| Частота вращения пильного вала, об/мин | 3800 |
| Габариты станка (Д x Ш x В), мм | 2020x1690x1300 |
| Вес станка, кг | 2500 |
