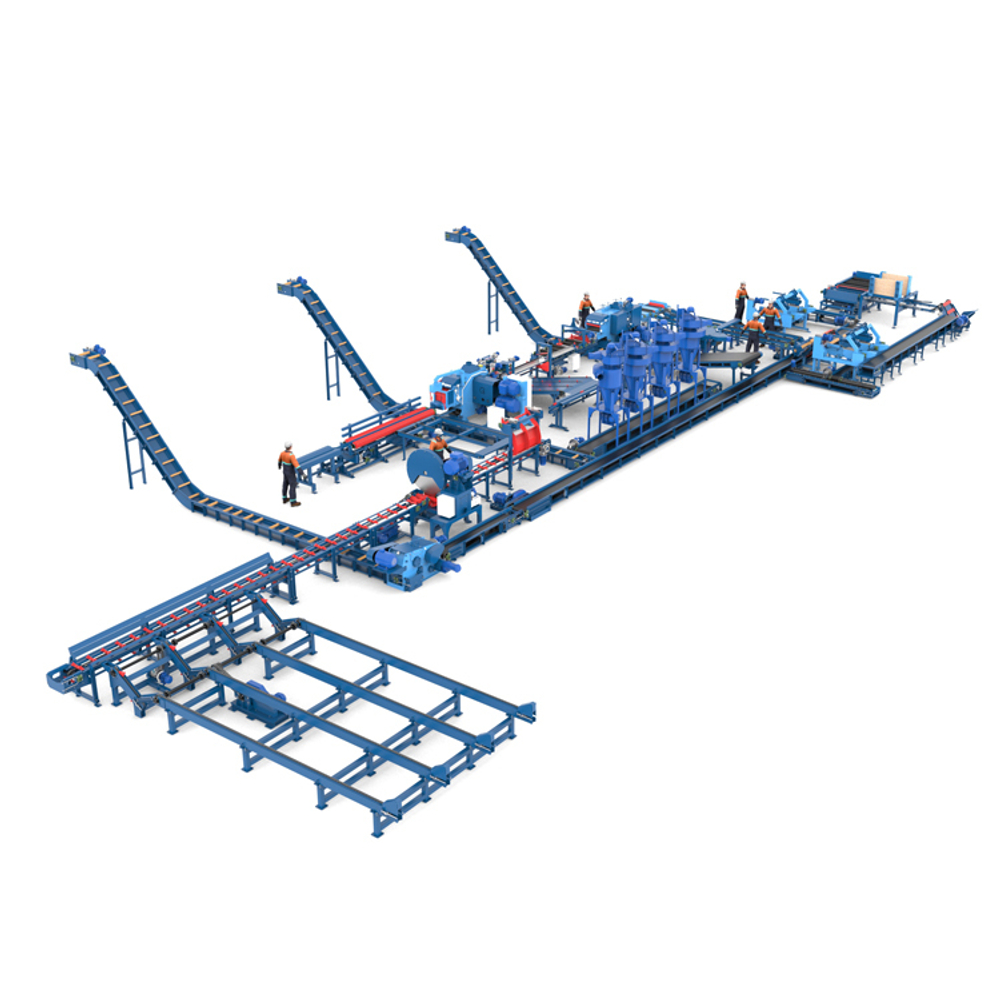

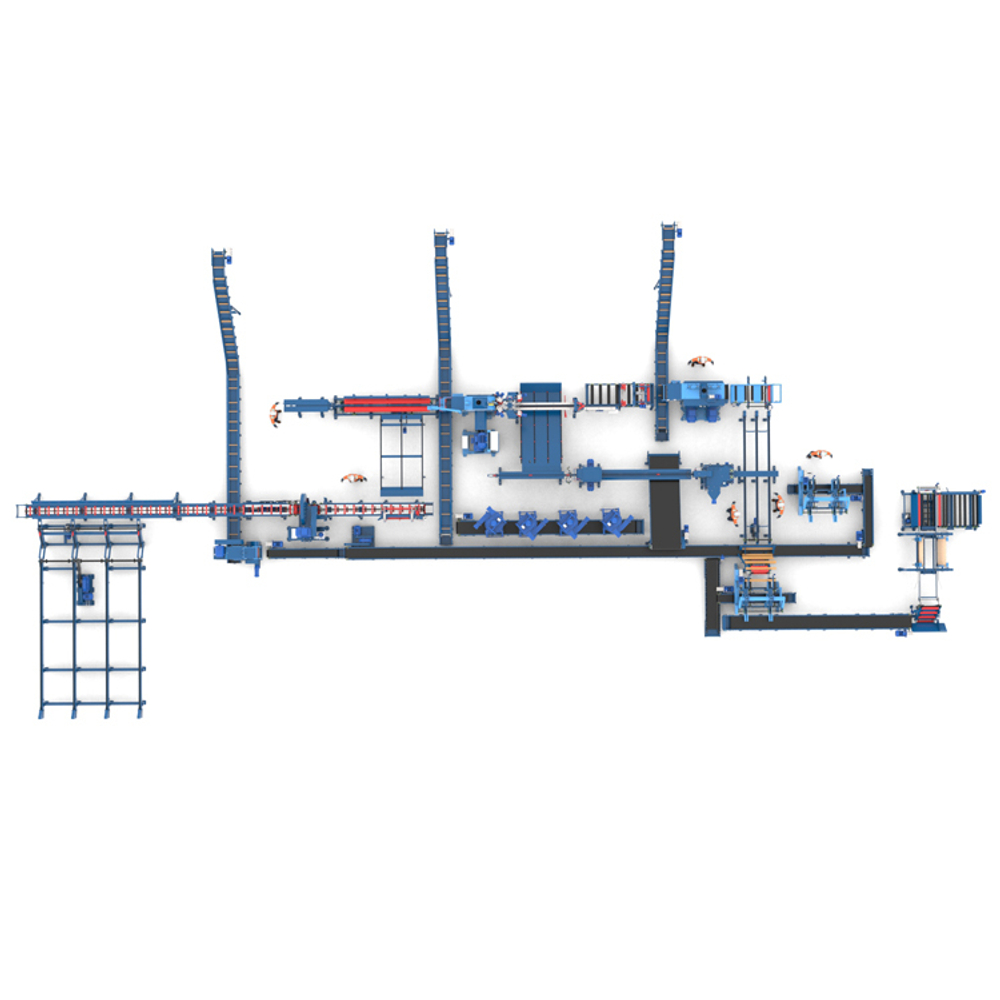

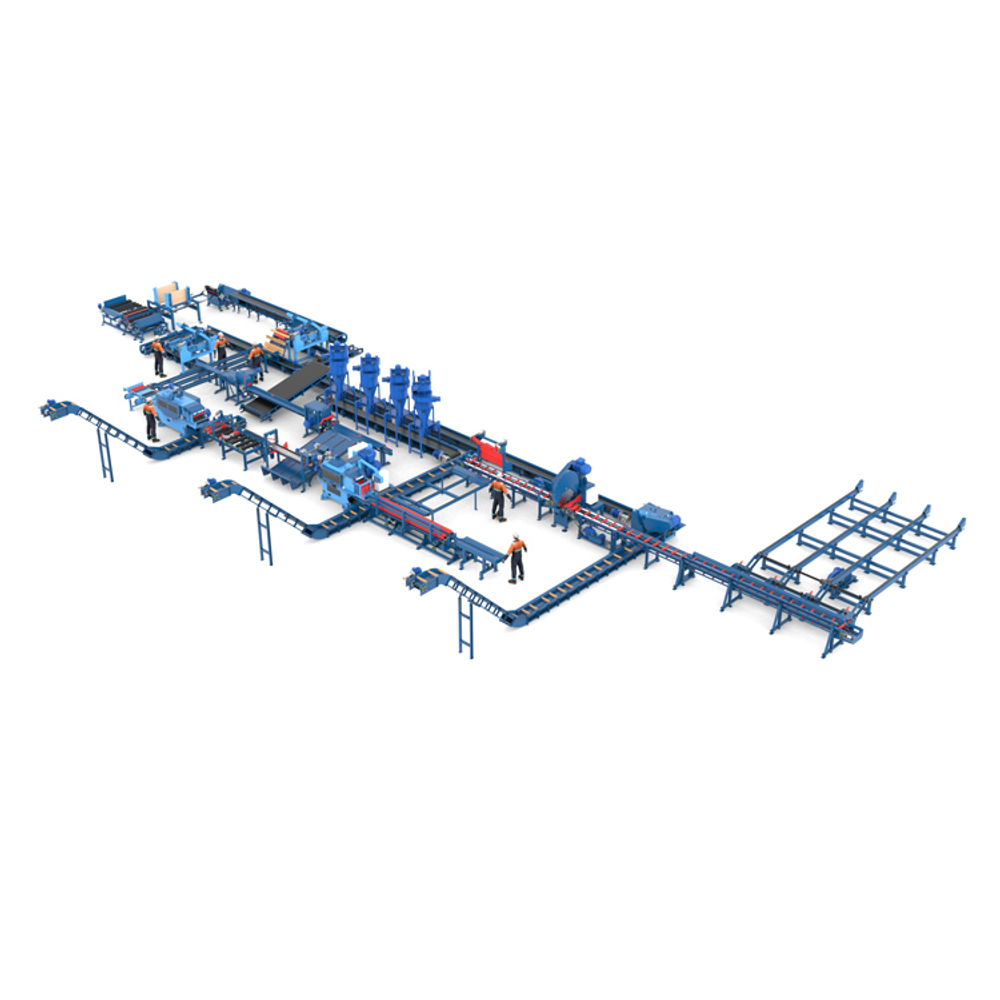

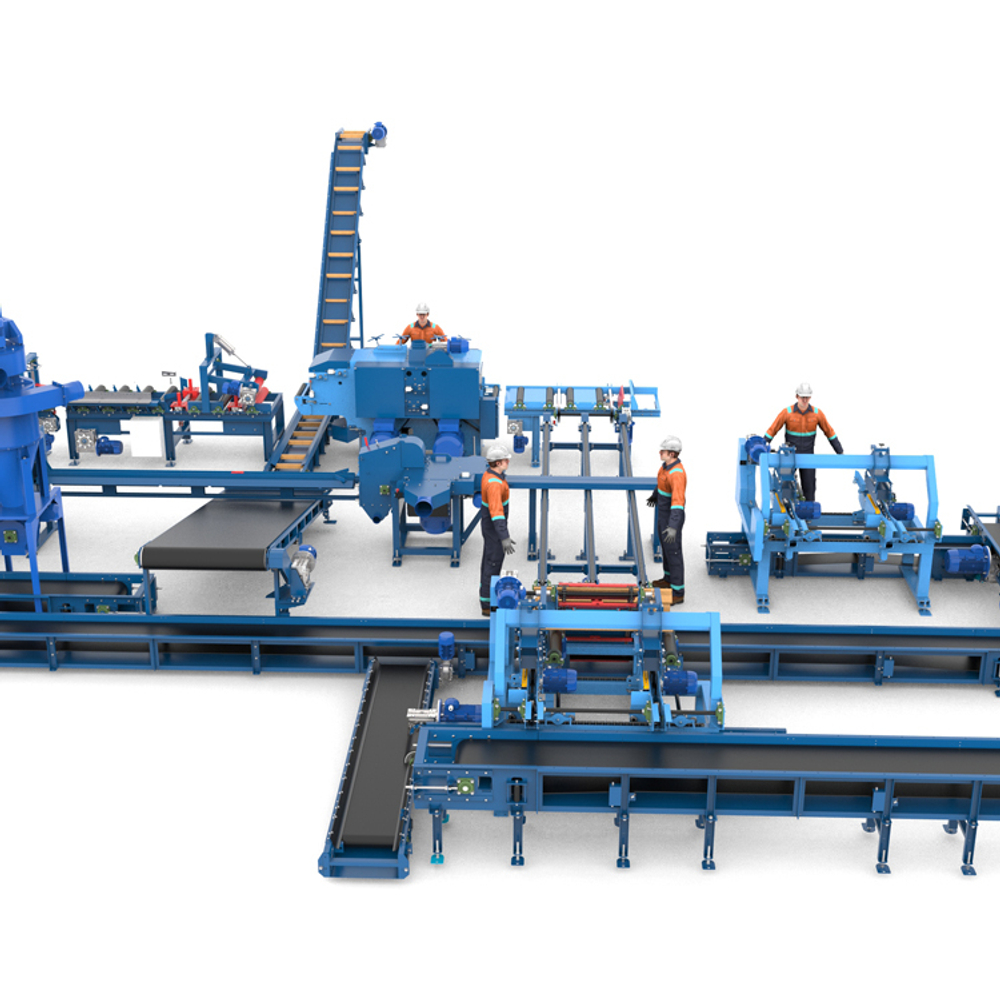

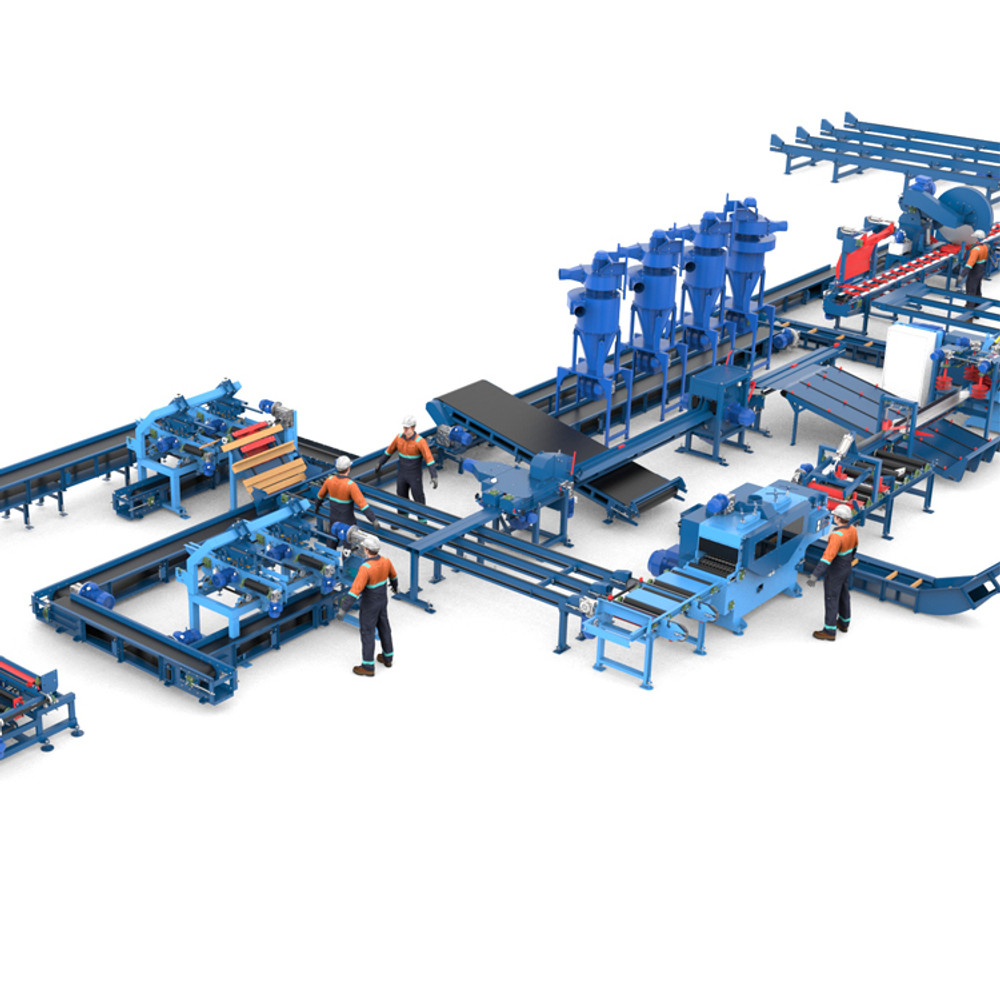

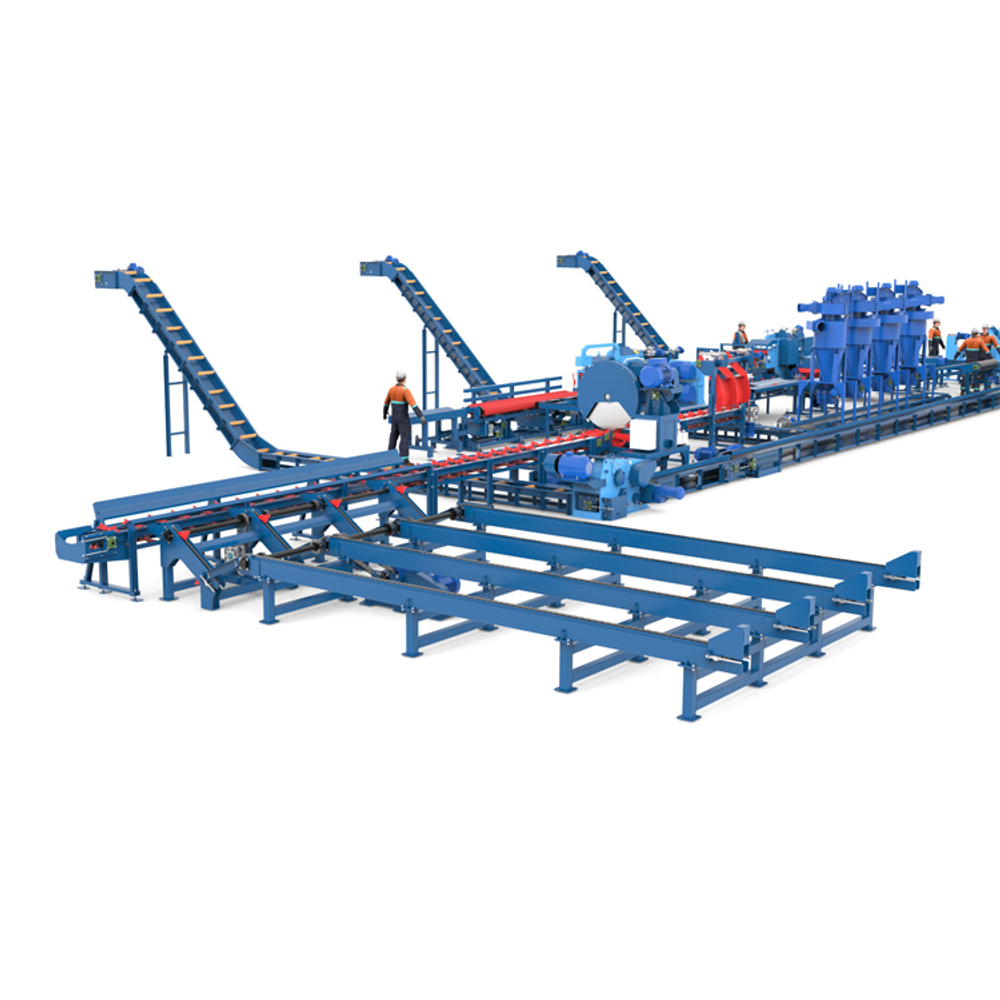

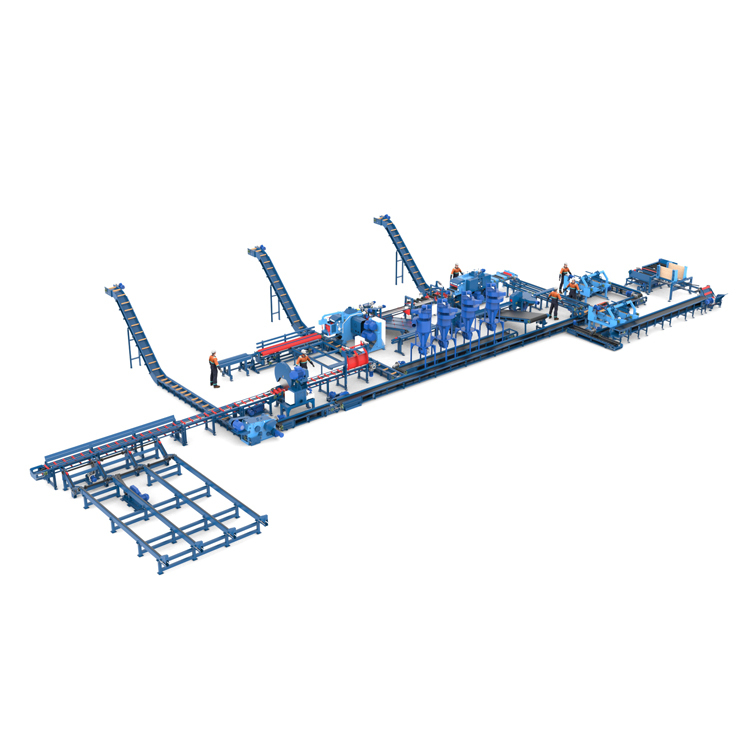

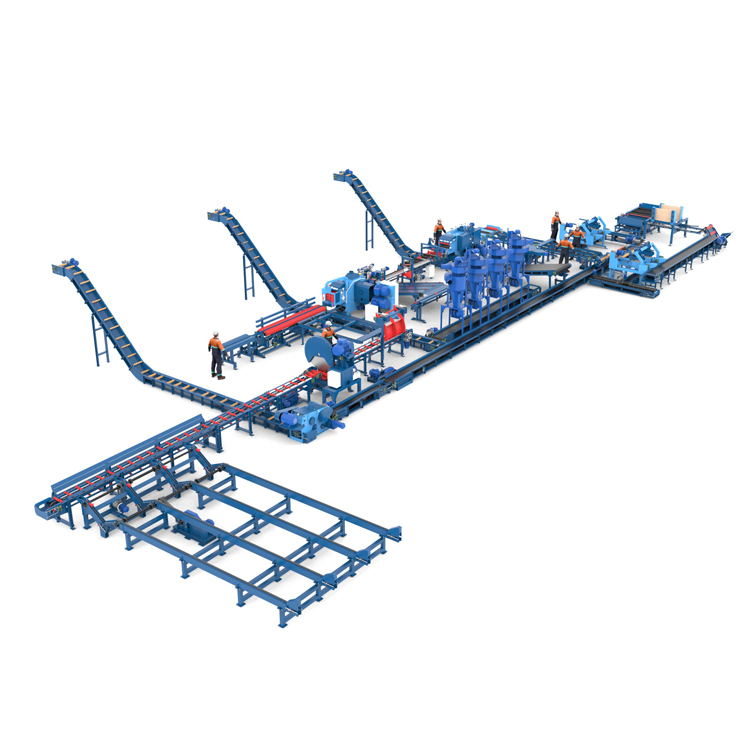

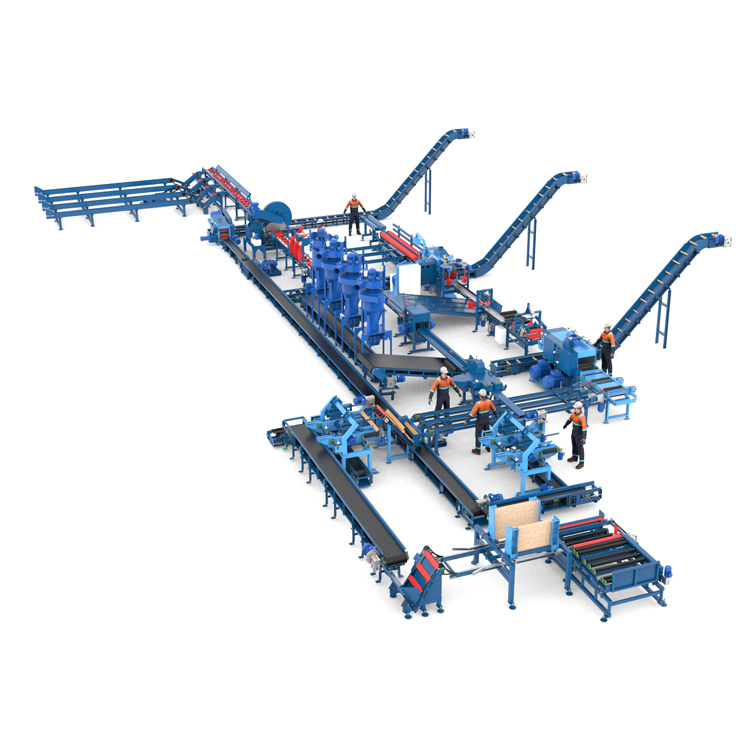

Лесопильная линия для паллетной доски
Линия раскряжевки бревен
Предназначена для раскряжевки бревен на короткие заготовки длинной от 1000 мм. Применяется на предприятиях и в цехах лесопильного производства.
Позволяет качественно распиливать круглый лес диаметром до 450 мм.
В состав линии входит: загрузочный транспортер, станок раскряжевочный РБЦ-450 и транспортер со сбрасывателем
\
| Диаметр обрабатываемого бревна, мм | От 100 до 450 |
| Длина обрабатываемого бревна, мм | От 1000 |
| Длина отрезанyого бревна, мм | От 1000 до 3000 |
| Скорость подачи, м/мин | 0-30 (40) |
| Скорость резания пилы, м/мин | 16,8 |
| Шаг цепи | 3/8 |
| Частота вращения пильного вала, об/мин | 5350 |
| Привод механизмов нижней поддержки и верхних прижимы бревна | пневматический |
| Количество двигателей | 3 |
| Мощность электродвигателя транспортеров, кВт | 5.5 |
| Мощность электродвигателя пильного узла, кВт | 5.5, 7.5, 11 |
| Напряжение В | 380 |
| Мощность , кВт | От 5 до 11 |
| Габаритные размеры, мм (без цепных транспортеров):
— длина — ширина — высота |
1400 1550 1800 |
| Приблизительный вес, кг (без цепных транспортеров) | 600 кг |
Бревнопильный станок «Форта»
Брусующий круглопильный цепной станок «Форта» — предназначен для продольной распиловки круглых лесоматериалов (бревен) с целью получения бруса (лафета), необрезной доски и горбыля. Станок может устанавливаться как отдельное оборудование, так и в составе лесопильной линии.
Рама станка выполнена с существенным запасом прочности. Такая конструкция обеспечивает постоянно стабильное и точное положение станка, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции даже в суровых зимних условиях.
Преимущества
- Двухвальная система пиления
- Использование в неотапливаемых помещениях.
- Использование пил меньшего диаметра дает тоньше пропил и больше полезный выход.
- Отсутствие специального фундамента.
- Пиление как делового леса ⌀18-45 см, так и тонкомера и баланса ⌀10-18 см.
Технические характеристики
| Форта-500 | Форта-630 | |
| Минимальный диаметр бревна, мм | 100 | 100 |
| Максимальный диаметр бревна, мм | 340 | 450 |
| Минимальная длина бревна, мм | 1200 | 1200 |
| Диаметр пил, мм | 500 | 630 |
| Диаметры пильных валов, мм | 70 | 70 |
| Число оборотов пильных валов, об/мин | 1500 | 1500 |
| Мощность двигателей пильных валов, кВт | 37, 45, 55, 75, 90 на заказ | 37, 45, 55, 75, 90 на заказ |
| Максимальное количество резов | 4 | 6 |
| Скорость подачи, м/мин | 0-20 | 0-20 |
| Габариты станка ДхШхВ, мм | 6000х2000х1750 | 6000х2000х1750 |
| Приблизительный вес, кг | 4000 | 4150 |
Многопильный двухвальный станок МДС-150, МДС-160
Предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче.
Подача заготовки осуществляется двумя цепными транспортерами и приводными вальцами, которые обеспечивают идеальную геометрию и высокую скорость пиления до 40 м/мин. Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станок неприхотлив в работе, устанавливается на ровную бетонную площадку.
Технические характеристики
| Максимальная толщина бруса, мм | 170/130 | 210/150 | 250/150 |
| Максимальная ширина бруса, мм | 700 | 700 | 700 |
| Диаметр пил на нижнем валу, мм | 300 — 400 | 350 — 450 | 400 — 450 |
| Диаметр пил на верхнем валу, мм | 300 | 350 | 400 |
| Минимальная длина бруса, мм | 1500 (1200– опция) | 1500 | 1500 |
| Диаметры пильных валов, мм | 75 | 75 | 75 |
| Расстояние между крайними пилами, мм | 610 | 610 | 610 |
| Число оборотов пильных валов, об/мин | 3800 | 3800 | 3350 |
| Мощность двигателей пильных валов, кВт | 37, 45, 55, 75 по заказу | 37, 45, 55, 75, 90 по заказу |
45, 55, 75, 90 по заказу |
| Скорость подачи, м/мин | 3-30 (5-40) | 3-30 (5-40) | 3-30 (5-40) |
| Мощность двигателя подачи, кВт | 4 | 4 | 4 |
| Размеры станка ДхШхВ, мм | 3250х2250х1700 | 3350х2250х1750 | 3350х2250х1800 |
| Приблизительный вес, кг | 3300 | 3650 | 4000 |
Горбыльная линия «ГЛК-400»
Применяется для обрезки горбыля шириной до 400 мм и деления его на 1-3 доски шириной до 150 мм. Что повышает эффективность и количество полезного выхода лесопильной линии.
Технические характеристики
| Максимальная длина горбыля, мм | 1800 (6300) |
| Минимальная длина горбыля, мм | 1200 (1000) |
| Толщина горбыля, мм | 30-150 |
| Ширина горбыля, мм | 120-400 |
| Толщина получаемой доски, мм | 12-50 |
| Ширина получаемой доски, мм | 80-150 |
| Количество получаемых досок, шт. | 1-3 |
| Диаметр пил кромкообрезного станка, мм | 600 |
| Диаметр пил делительного станка , мм | 500 |
| Кол-во оборотов пил кромкообрезного станка, об/мин | 1460 |
| Кол-во оборотов пил делительного станка, об/мин | 2940 |
| Скорость подачи, м/мин | 10 — 30 |
| Мощность двигателей пильных валов, кВт | |
| — Кромкообрезной | 2х7,5 |
| — Делительный | 22-30 |
| Габариты линии, мм ДхШхВ | 8200х1850х1600 |
Состав линии
| № | Наименование | Ед. Изм. | Кол-во |
| 1 | Загрузочная эстакада | шт. | 1 |
| 2 | Разделитель бревен | шт. | 1 |
| 3 | Механизм поштучной выдачи | шт. | 1 |
| 4 | Бревнотаска цепная 10,5 м. | шт. | 1 |
| 5 | Раскряжевка | шт. | 1 |
| 6 | Сбрасыватель бревен 3 м | шт. | 1 |
| 7 | Разделитель бревен 3,3 м | шт. | 1 |
| 8 | Кантователь бревен 2,5 м | шт. | 1 |
| 9 | Бревнопильный станок СБУ-450 | шт. | 1 |
| 10 | Рольганг разобщитель 2,5 м | шт. | 1 |
| 11 | Сбрасыватель лафета 1,5 м | шт. | 1 |
| 12 | Центрователь лафета 3 м | шт. | 1 |
| 13 | Многопильный станок МДС-170 (90 кВт) | шт. | 1 |
| 14 | Рольганг приемный неприводной 1,7 м | шт. | 2 |
| 15 | Станок торцовочный проходной, с очисткой от опилок | шт. | 3 |
| 16 | Транспортер поперечный отводной 5 м | шт. | 1 |
| 17 | Транспортер цепной подающий 2,8 м | шт. | 1 |
| 18 | Горбыльная линия ЛГ 500 | шт. | 1 |
| 19 | Транспортер скребковый Z-образный 11,5 м | шт. | 1 |
| 20 | Транспортер скребковый Z-образный 6 м | шт. | 1 |
| 21 | Транспортер скребковый Z-образный 11 м | шт. | 1 |
| 22 | Транспортер скребковый Z-образный 9 м | шт. | 1 |
| 23 | Транспортер ленточный 13 м | шт. | 1 |
| 24 | Транспортер ленточный 3 м | шт. | 2 |
| 25 | Транспортер ленточный 7 м | шт. | 1 |
| 26 | Транспортер ленточный (ширина 1,5 м) 1,2 м | шт. | 1 |
| 27 | Транспортер ленточный (ширина 1,5 м) 4,5 м | шт. | 1 |
| 28 | Дробилка | шт. | 0 |
| 29 | Вентилятор и циклон с механической разгрузкой | шт. | 3 |
| 30 | Накопитель досок | шт. | 1 |
| 31 | Накопитель отходов | шт. | 0 |
| 32 | Стапеля для поднятия высот многопильных станков | компл. | 1 |
| 33 | Стапеля для поднятия высот механизации | компл. | 1 |
| 34 | Шкафы управления | компл. | 1 |
