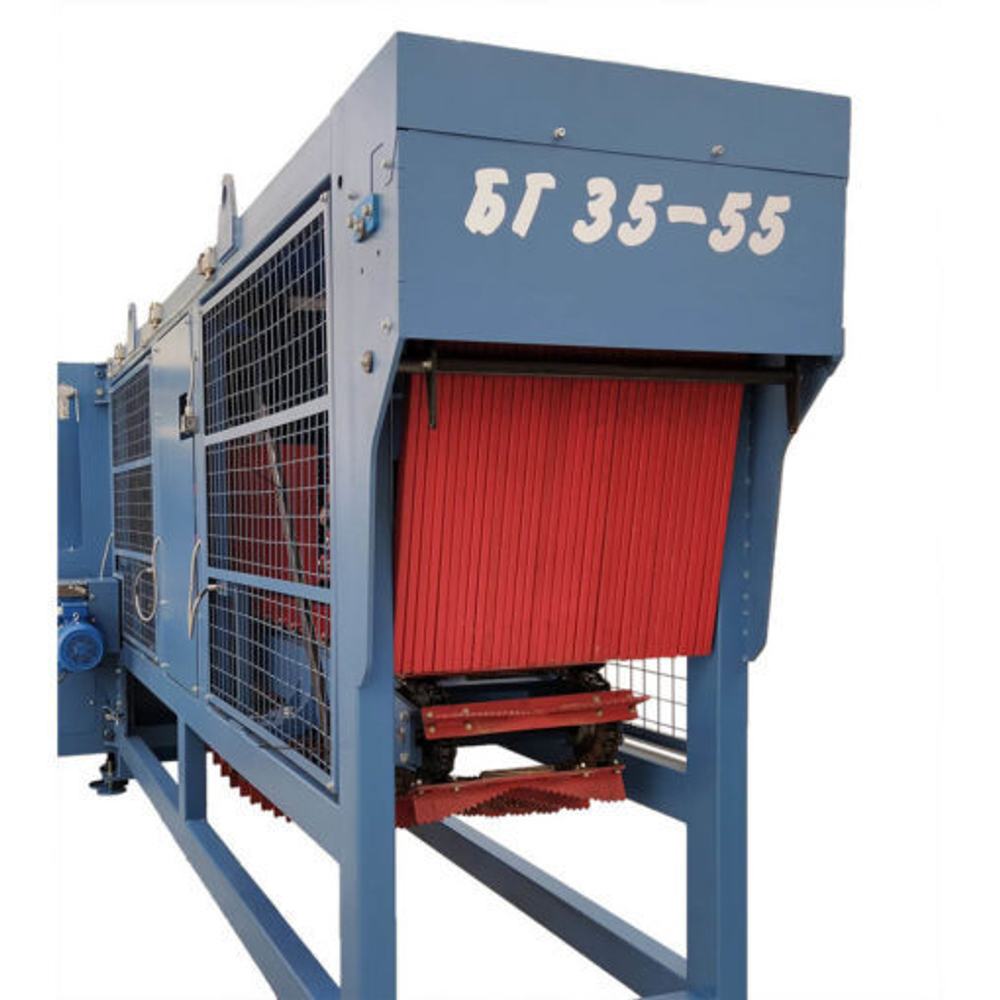

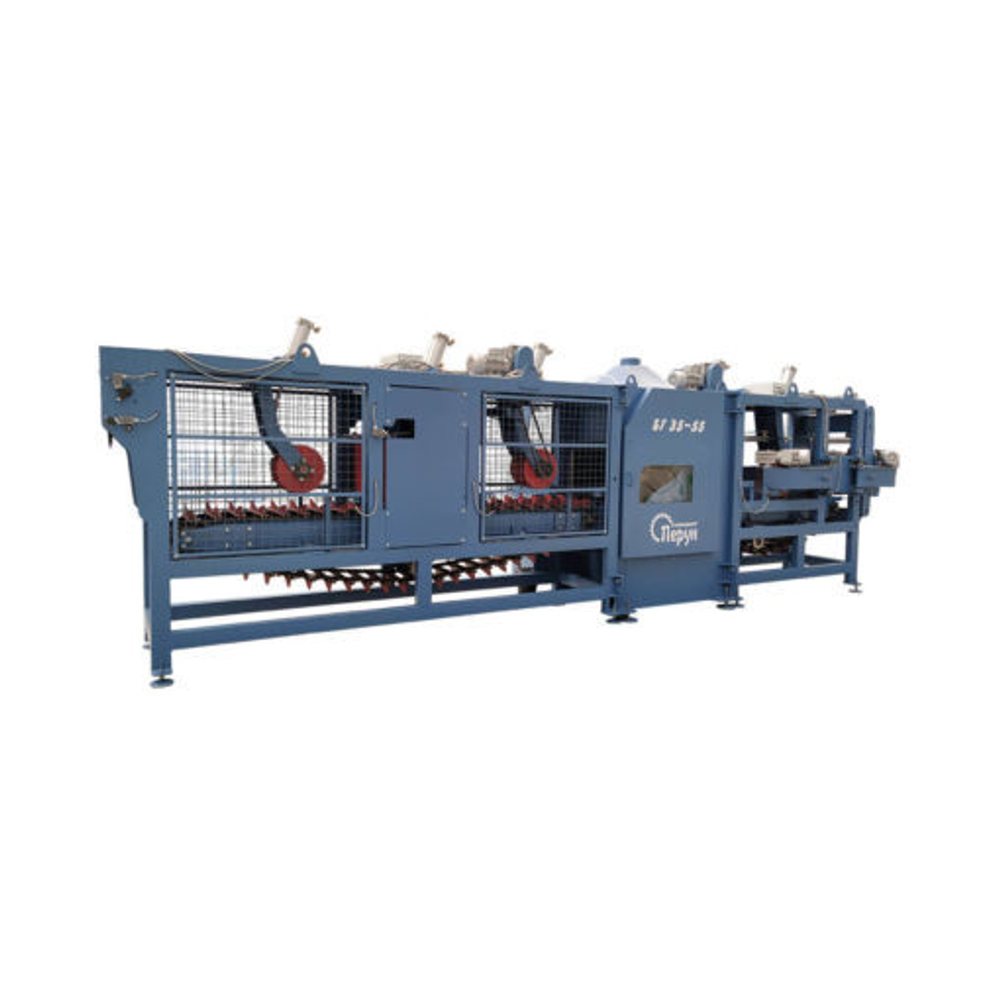

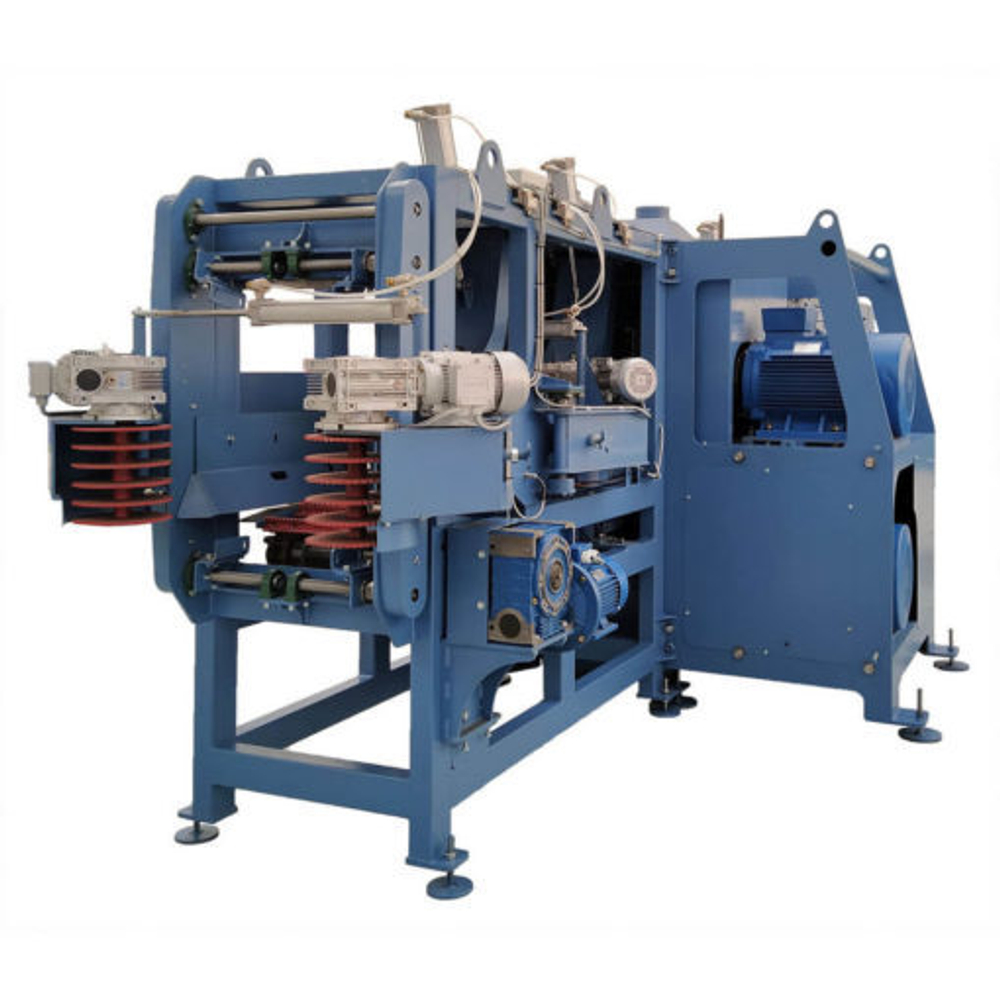

Бревнопил гусеничный БГ 35-55
Брусующий круглопильный гусенично-цепной станок — предназначен для продольной распиловки круглых лесоматериалов (бревен) диаметром до 550 мм с целью получения бруса (лафета), необрезной доски и горбыля. Может одновременно выпиливать два бруса и две (четыре) боковые доски либо после переустановки центральной пилы — один брус и две (четыре) необрезных доски заданных размеров.
Станок может устанавливаться как отдельное оборудование, так и в составе лесопильной линии.
Установленный в технологической линии вместе с подавателем бревен и транспортёрами, станок характеризуется высокой производительностью распила, которая достигает до 40 м3 леса за 1 час работы.
Рама станка выполнена с существенным запасом прочности. Такая конструкция обеспечивает его постоянно стабильное и точное положение, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции даже в суровых зимних условиях.

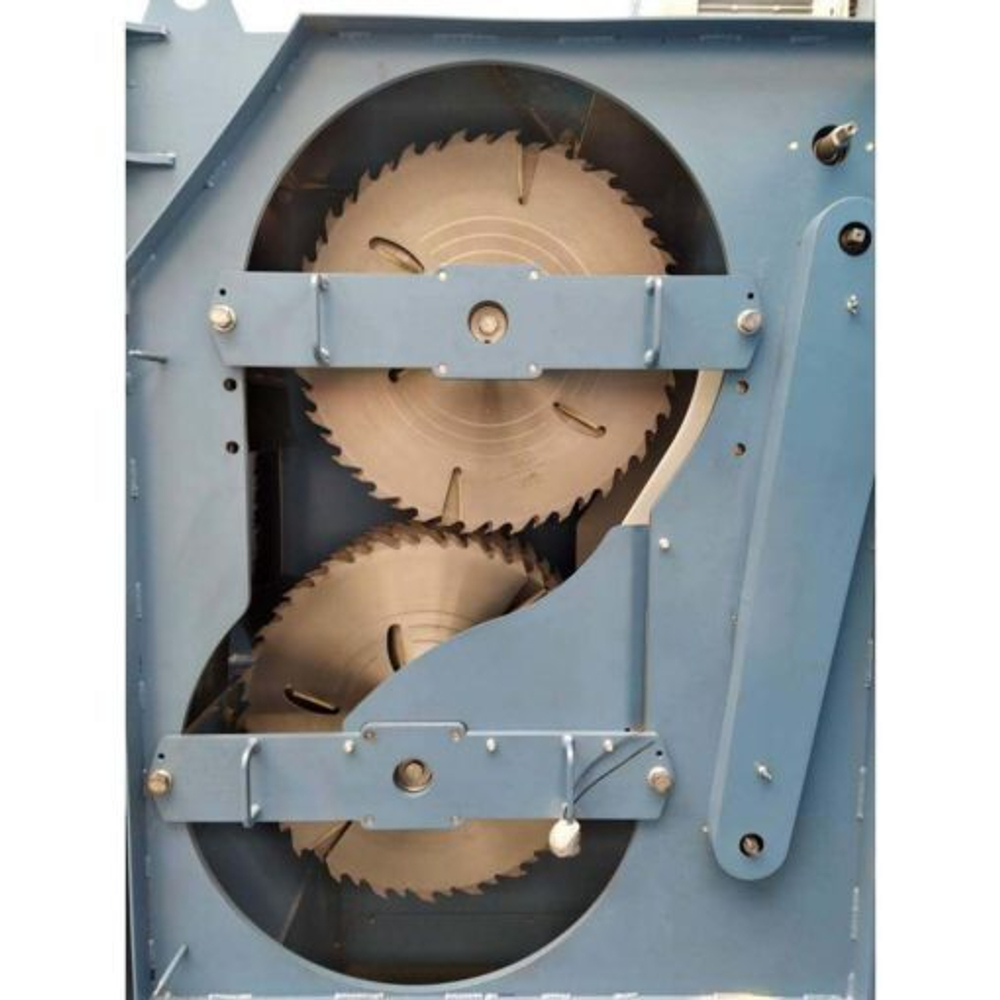

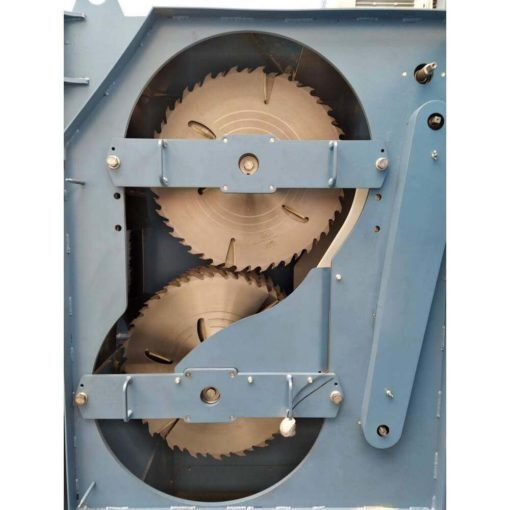

Бревна подаются на брусующий станок призматическим рольгангом «ускорителем», на котором центрируются. Далее бревно подается в пильный узел с помощью гусеничной подачи. Пиление производится дисковыми пилами, расположенными на двух параллельных главных валах. Расстояние между пилами регулируется дистанционными кольцами. Скорость подачи «ускорителя» выше скорости подачи гусеничного механизма брусующего станка. В результате чего каждое следующее бревно «догоняет» предыдущее. Этим достигается бесперебойное пиление. Расклинивающие ножи, расположенные за пилами удерживают лафет и предотвращают затирание и перегрев пил. После распила бруса, необрезные доски и горбыль отбираются с помощью зубчатой транспортной цепи, прижимных валов и комплектом вытяжных боковых валов. Во время транспортировки распиленного бревна на приемном столе происходит автоматическое разделение на брус, необрезную доску и горбыль.
Описанное выше решение позволяет значительно сэкономить рабочее пространство, но прежде всего автоматизирует и ускоряет процесс пиления.
Станок реализует развальную (рис. а) и брусоразвальную (рис. б,в) схемы раскроя, при этом допускается как сердцевинный (рис. а,б), так и центральный (рис. в) распил.
Технические характеристики
| Максимальный диаметр бревна, мм | 120-350/450/550 |
| Средний макс. диаметр бревна с учетом кривизны, мм | 300/400/500 |
| Минимальная длинна бревна, мм | 2500 |
| Диаметр пил, мм | 550/650/750 |
| Диаметры пильных валов, мм | 90 |
| Число оборотов пильных валов, об/мин | 1500 |
| Мощность двигателей пильных валов, кВт | 45, 55, 75, 90, 110
на заказ |
| Максимальное количество резов | 8 |
| Скорость подачи, м/мин | 10-30 (12-40) |
| Мощность двигателей подачи, кВт | 15,4 |
| Габариты станка ДхШхВ, мм | 8200х2700х2500 |
| Приблизительный вес, кг | 9000 |
Бревнопильный гусеничный станок БГ 35-55 используется в составе механизированных лесопильных линий производительностью до 400 м3 в смену.
